用無人機航測得到的DEM數字高程模型，其地面分辨率一般是比較高的，有的可以達到0.2米的分辨率。有時，我們要用航測的DEM生成剖面圖，如果用傳統的方法人工剖斷面，費時費力，效率不高，而且容易出錯。
今天，介紹一種方法，可以快速地從DEM數字高程模型中提取出斷面高程，并生成剖面圖。
這個方法要用到Global Mapper軟件。
Global Mapper是一款好用的地圖繪制工具。Global Mapper擁有多項強大的地圖繪制功能，包括從3D矢量、激光雷達數據創建高程網格，計算重疊柵格、地形、視圖、棚層等內容，非常適用于地理工程作業、道路作業、地質結構分析作業使用。
Global Mapper不僅能夠?qū)?shù)據顯示為光柵地圖、海拔地圖、矢量地圖，還可以對地圖作編輯、轉換、打印、跟蹤記錄GPS及對數據庫運用GIS，直接訪問USGS(美國地質勘探局)衛星照片，TerraServer數據庫和Global Mapper內部的地形圖及以真實的3D方式查看海拔數據的功能。
Global Mapper還提供各種各樣的數據可視化，處理和分析工具，通過消除傳統GIS應用程序中固有的成本和可用性障礙，可以說對GIS的本質進行了重新定義。
數據準備：

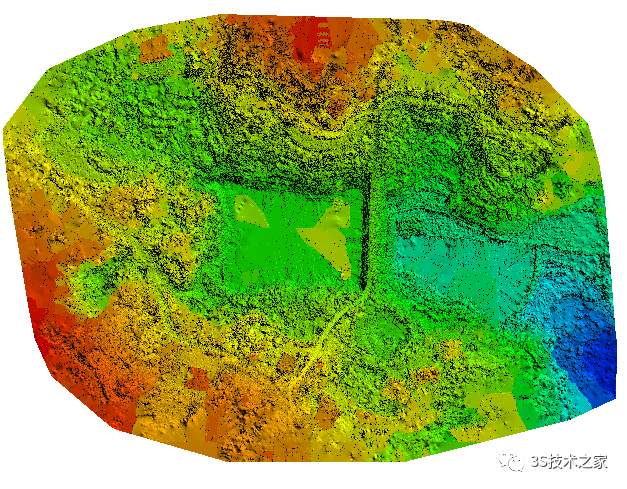

某水庫的DEM數字高程模型
某水庫DEM
操作步驟：

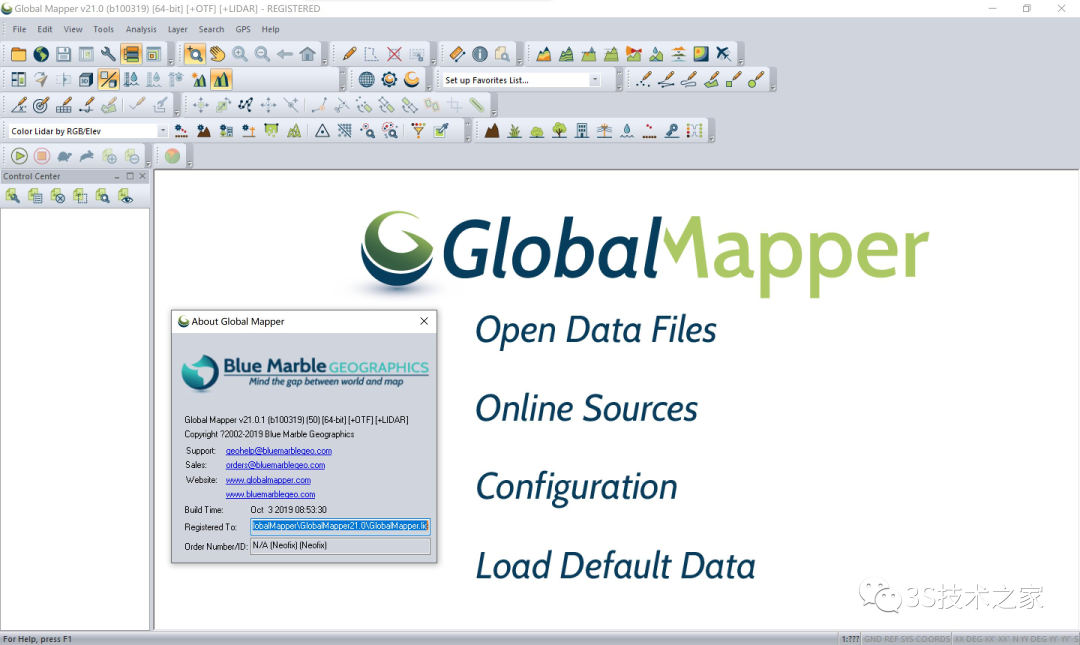

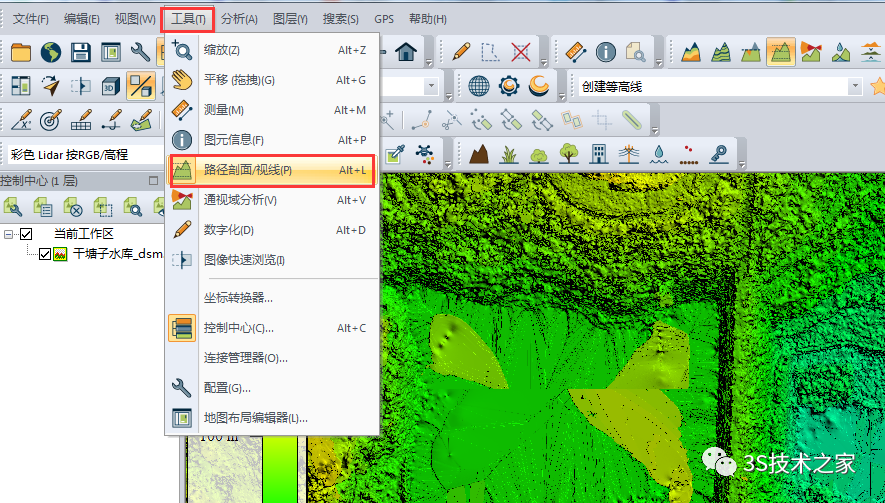

1、打開Global Mapper軟件，找到工具–>路徑剖面/視線工具；

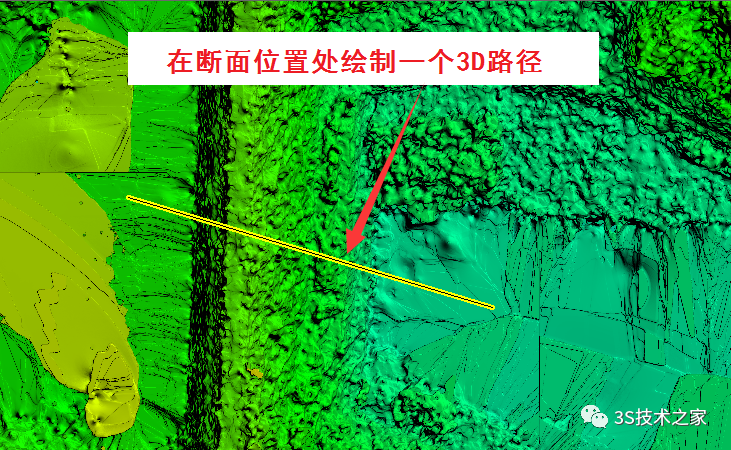

2、在需要繪制剖面的位置處添加一個3D Path路徑；

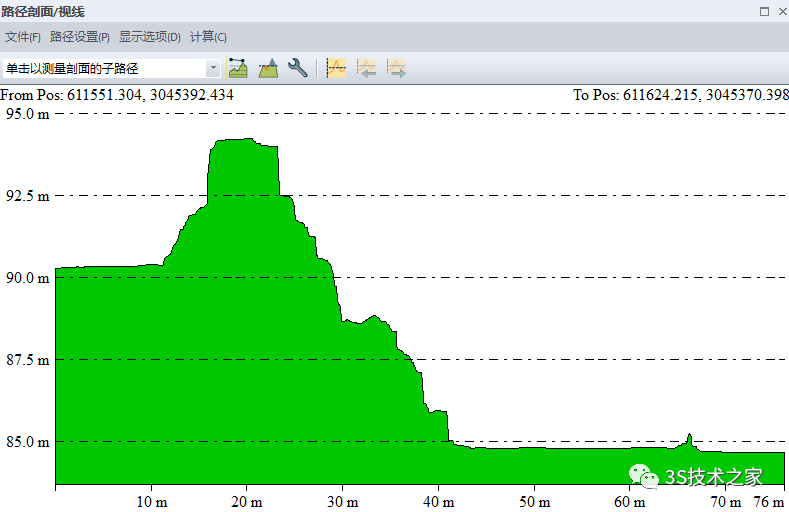

3、鼠標右鍵結束繪制后，剖面圖根據DEM的高程值，自動計算并生成出來了；
4、如果對生成的剖面圖不滿意，可以調整其參數再次生成；
5、Global Mapper還提供了計算視線、計算填挖方的功能，非常實用；
計算土方量
6、如果有的甲方需要其它平臺的剖面圖成果，如AutoCAD格式的剖面圖，Global Mapper還支持將剖面點導出為CSV、XYZ等文件，就能方便地導入其它平臺進行剖面圖的繪制；
導出其它交換格式

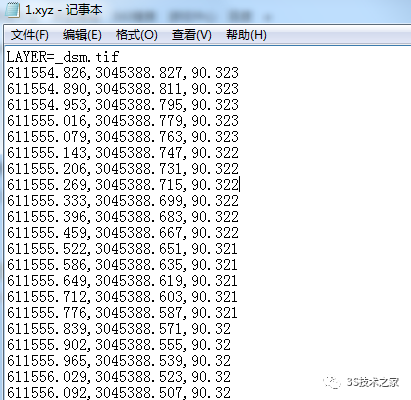

導出的XYZ文件格式

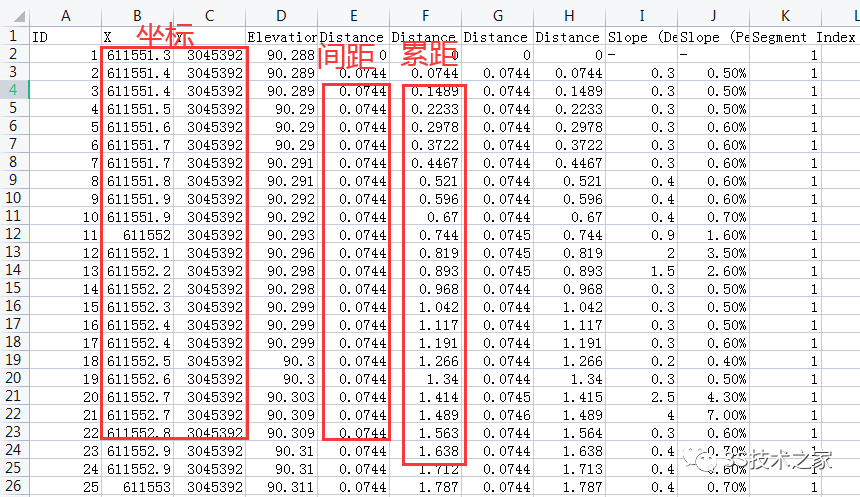

導出的CSV文件格式

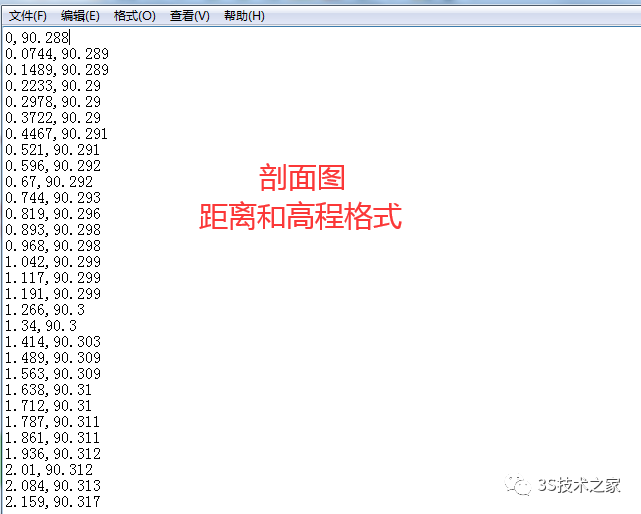

導出距離和高程格式剖面數據

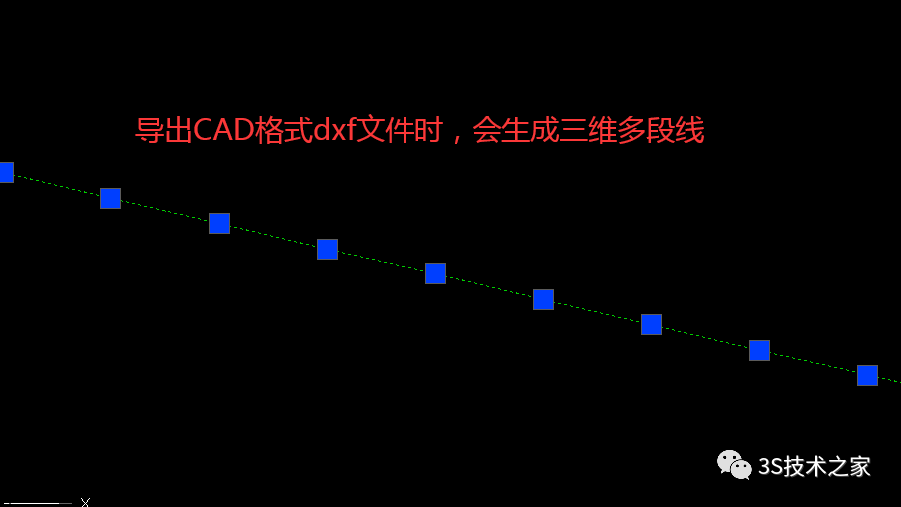

導出CAD的DXF文件格式
總結：
以上，就是用Global Mapper軟件提取DEM高程值快速生成剖面圖的方法，非常實用！
