隨著機器學習的發展，出現了很多基于深度學習的避障方案。在無人機領域，與無監督學習相關的研究主要傾向于輔助有監督學習的模型自動化數據集的生產，以減少標注數據的人力。另一方面，深度強化學習（DRL）方法可以通過讓無人機在訓練環境中自行收集數據來解決創建數據集的問題。我們使用SAC算法來實現基于連續的無人機避障方案動作空間，讓無人機做出更準確流暢的動作選擇。我們使用深度圖作為輸入，將SAC與變分自動編碼器 (VAE) 相結合，訓練無人機在由多個墻壁障礙物組成的模擬環境中完成避障任務。

 模擬環境

Airsim是微軟推出的一款開源無人機和無人車模擬器。它支持 Unity 3D 和 Unreal 4 圖形引擎。在本次研究中，我們選擇了Unreal 4，它擁有多種繪圖工具庫。研究人員可以毫不費力地構建詳細的場景和障礙物。本研究利用虛幻引擎搭建的矩形封閉走廊作為無人機的飛行環境。

SAC算法框架

整個強化學習系統的工作流程如圖1所示。我們同時訓練一個 VAE 來生成與輸入深度圖相同的深度圖。然后，我們使用VAE的編碼網絡將深度圖轉換為潛在代碼以作為狀態參與訓練。與DDPG不同，SAC也使用兩組評論網絡來估計Q值。

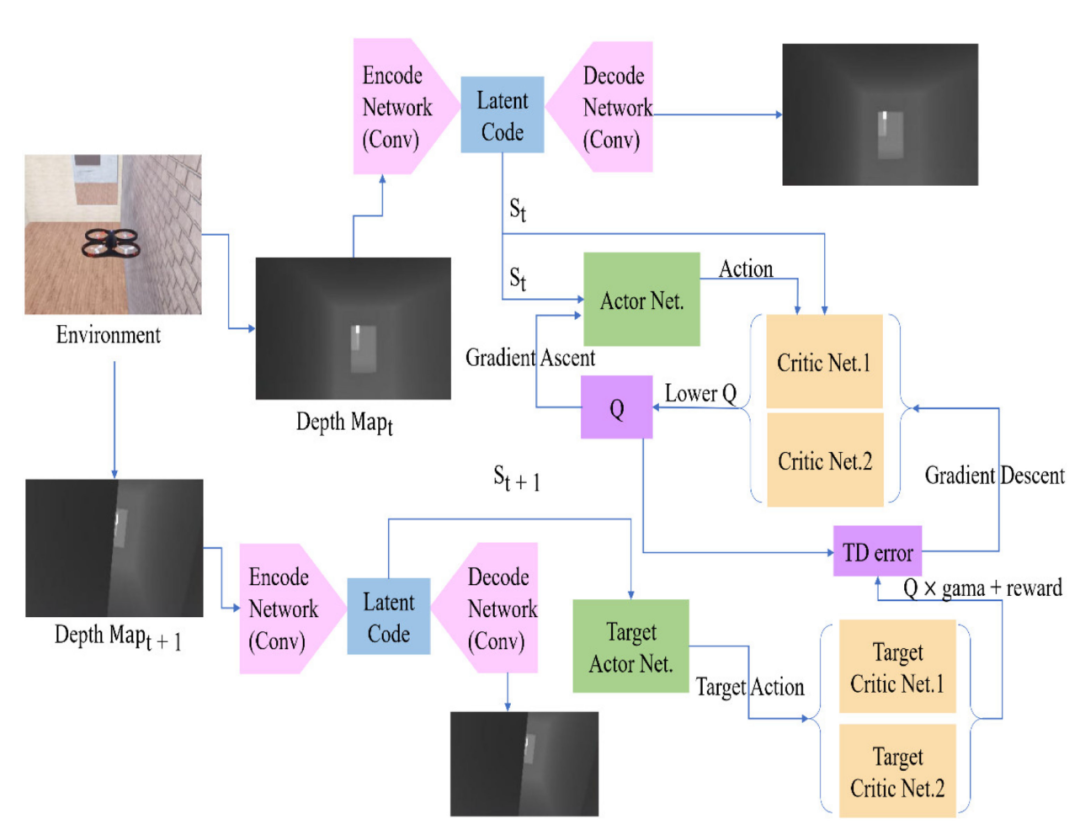

圖1 整個系統的訓練流程圖

 變分自動編碼器

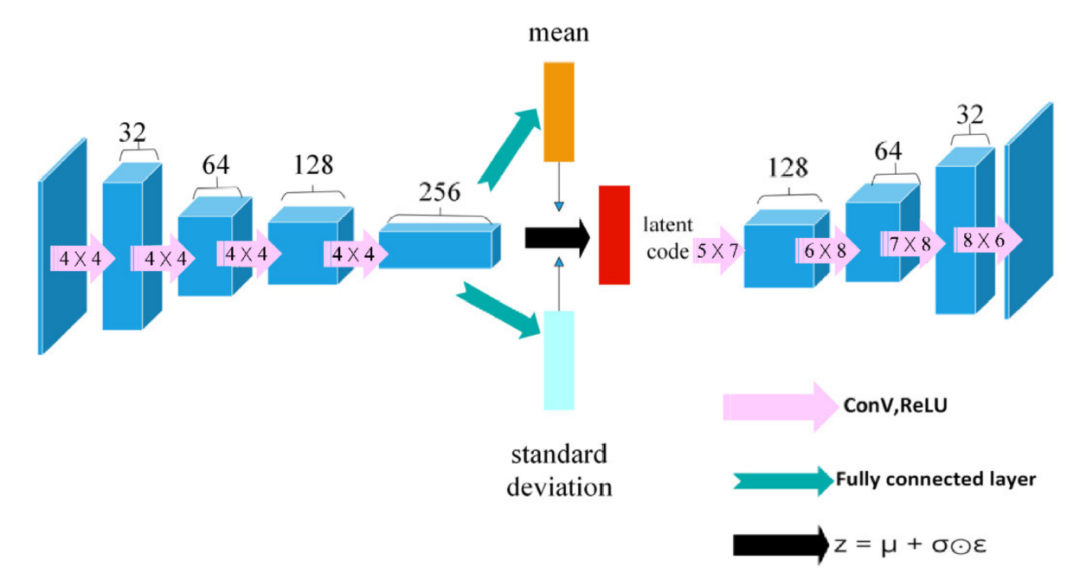

我們使用的VAE的結構如圖2所示。輸入深度圖為128×72的灰度圖像，通道數為1。encode網絡由四層卷積神經網絡組成，每個卷積層使用一個（4×4）卷積核。在解碼之前，我們將潛在代碼展開為大小為1024 × 1 × 3的數據。為了成功地將數據恢復到原始大小，我們使用大小為(5 × 7)、(6 × 8)的卷積核，(7 × 8) 和 (8 × 6)在解碼部分。

圖2 VAE 的結構

Actor網絡和Critic網絡的結構

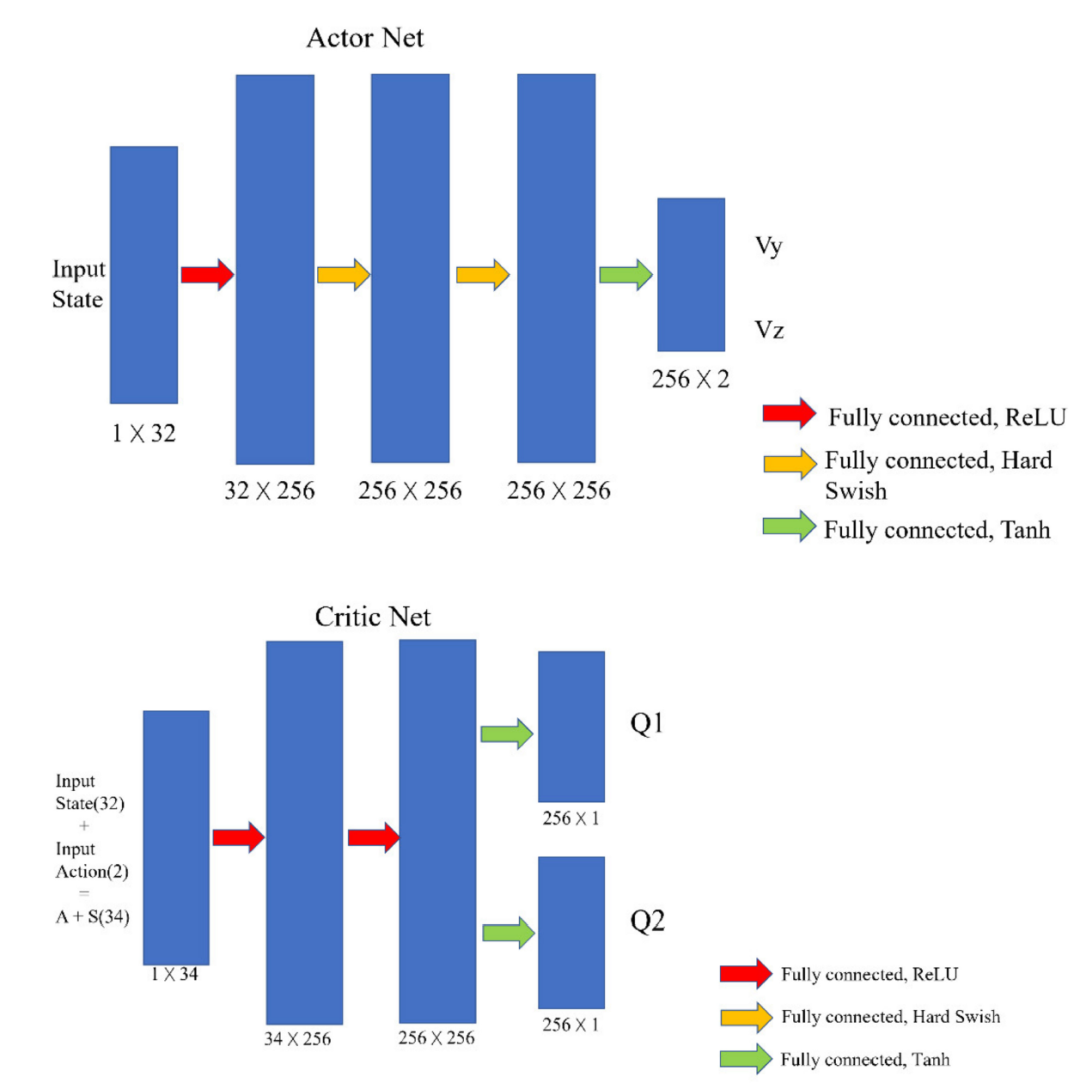

Actor和Critic網絡的結構如圖3所示。Actor網絡是一個由四個全連接層組成的神經網絡。由 VAE 生成的32長的潛碼作為狀態輸入到Actor網絡中。Actor網絡的輸出有兩個值，范圍從-1到1，分別代表無人機在y方向（左右方向）和z方向（上下方向）的速度。

圖3 Actor和Critic網絡的結構

獎勵功能

在每一步結束時，系統會根據是否碰撞、是否升級、是否到達目的地，給予相應的獎勵或懲罰。如果動作獎勵為正，則證明無人機正在遠離障礙物，即避開障礙物，此時有獎勵。如果避障獎勵為負數，則表示無人機正在接近障礙物并受到一定的懲罰。動作獎勵的求解過程如圖4所示。

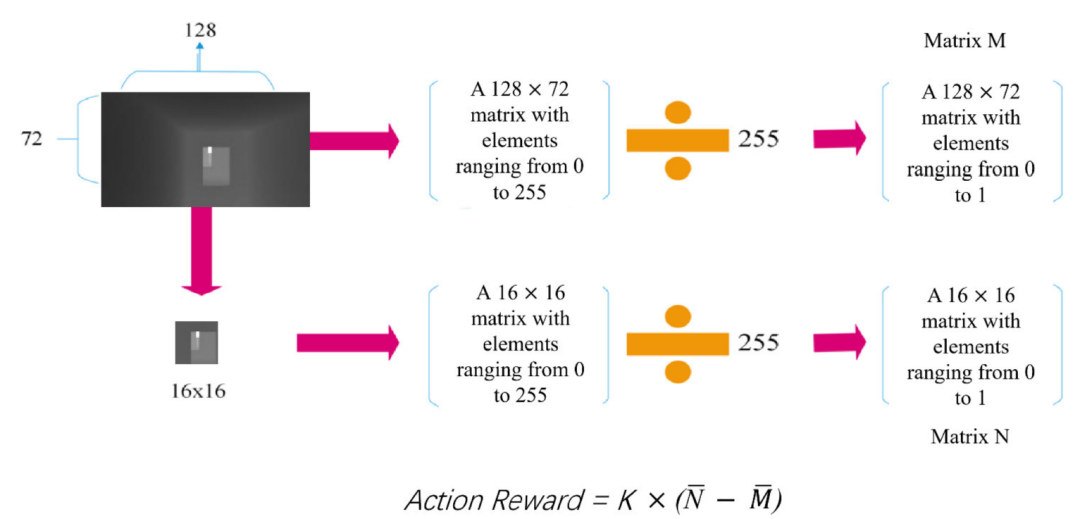

圖4 動作獎勵的計算過程

 延遲學習

原始的actor-critic類型算法在學習過程中經常使用直接更新方案，其中critic和actor網絡在每個時間步更新。理論上，直接更新會產生更多的訓練步數，從而加速收斂。然而，在實際應用中，我們發現這種方法在訓練過程中頻繁地改變策略選擇計劃，從而使代理在學習過程中對策略選擇產生混淆，導致策略抖動。為了解決這個缺點，我們設計了一個延遲學習方案，我們將網絡的更新延遲到每個epoch結束之后。這確保了無人機的每一次完整飛行都遵循相同的策略。這種方法在一定程度上穩定了訓練過程。為了比較兩種算法之間的差異，我們在相同的環境中對這兩種算法進行了4000個epoch的訓練，并記錄了它們在最后50個epoch中的平均避障時間。從圖5可以看出，雖然結果差異不大，但傳統SAC在我們的任務中比具有延遲學習的 SAC具有更大的波動性。

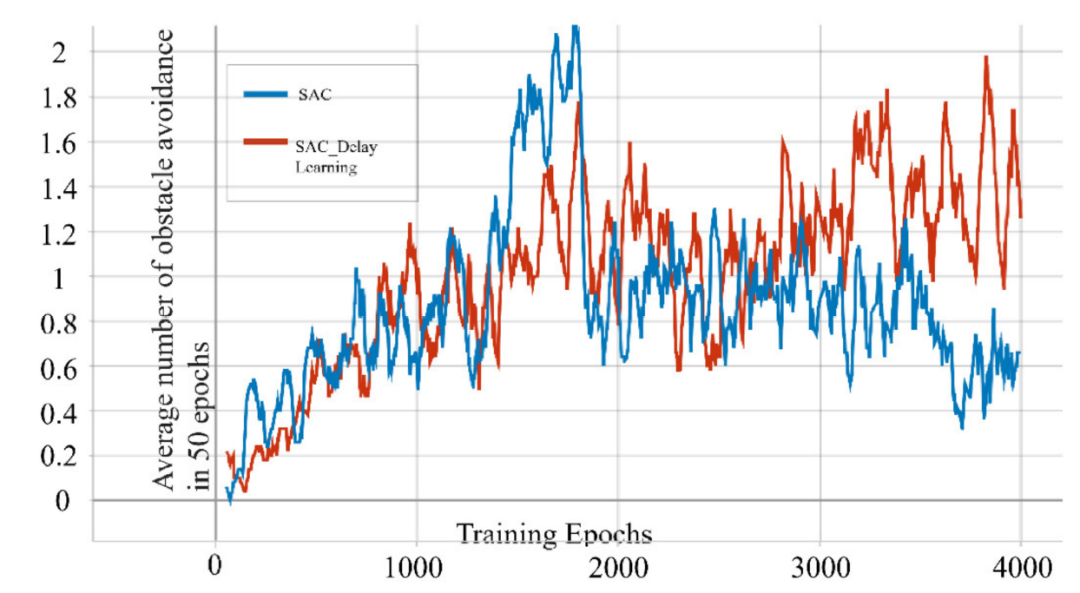

圖5 SAC 和延遲學習SAC在我們的實驗任務下訓練了4000個epoch

實驗環境

我們使用虛幻引擎搭建了一個長60m、寬6m、高7m的封閉走廊作為無人機的飛行環境。走廊每隔十米，就有一堵不同開口位置的墻作為障礙物，如圖6所示。我們使用這些障礙物將走廊劃分為5個級別的區域。每次無人機在單次測試中越過障礙物時，都被視為升級。我們認為無人機從走廊的一端起飛并避開所有障礙物（穿過墻壁上的所有開口）作為通過測試。

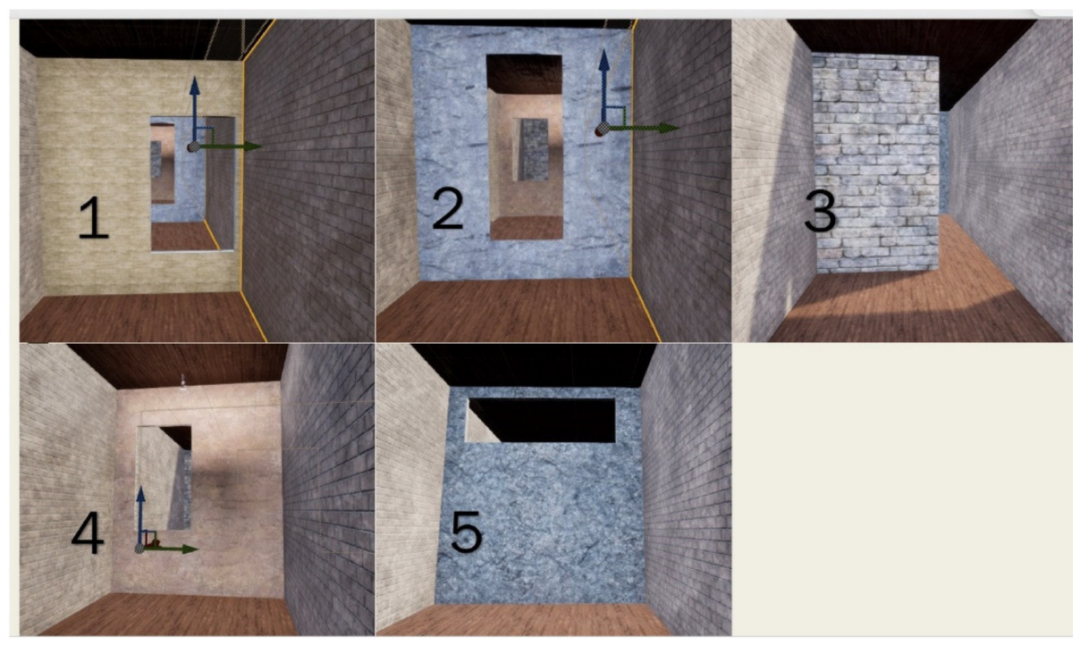

圖6 具有不同開口位置的五面墻作為實驗環境中的障礙物

測試過程

在測試過程中，無人機僅在初始起點起飛，并嘗試在沒有任何噪音的情況下避開障礙物。無人機安全通過五個障礙物并觸及端壁視為通過測試。為了驗證無人機是否能夠適應某些環境變化，我們反復改變墻壁的順序進行測試，如圖7所示。

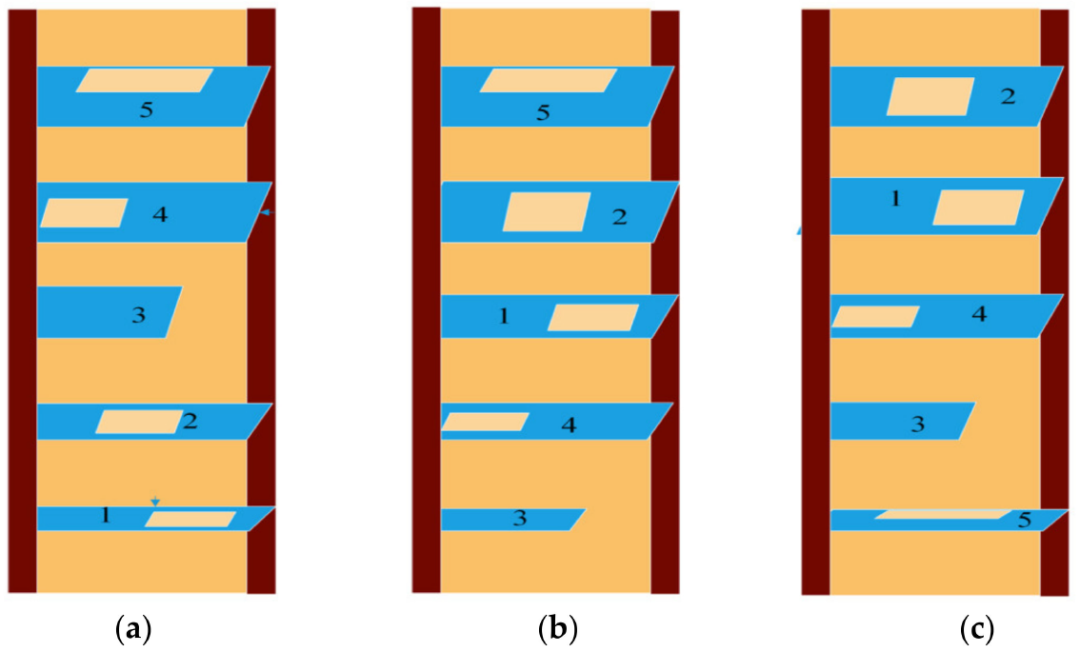

圖7 測試環境。測試環境包含三個按順序排列的不同障礙物。它們是一個訓練環境，障礙順序是 12345 和兩個重新配置的環境（b，c），障礙順序是 34125 和 53412。

為了進一步驗證訓練好的智能體對新環境的適應性，我們構建了一個由五個非矩形門組成的測試環境。本次測試環境中5個障礙物按照圖8所示的編號依次排列，走廊的長寬高與訓練環境相同。

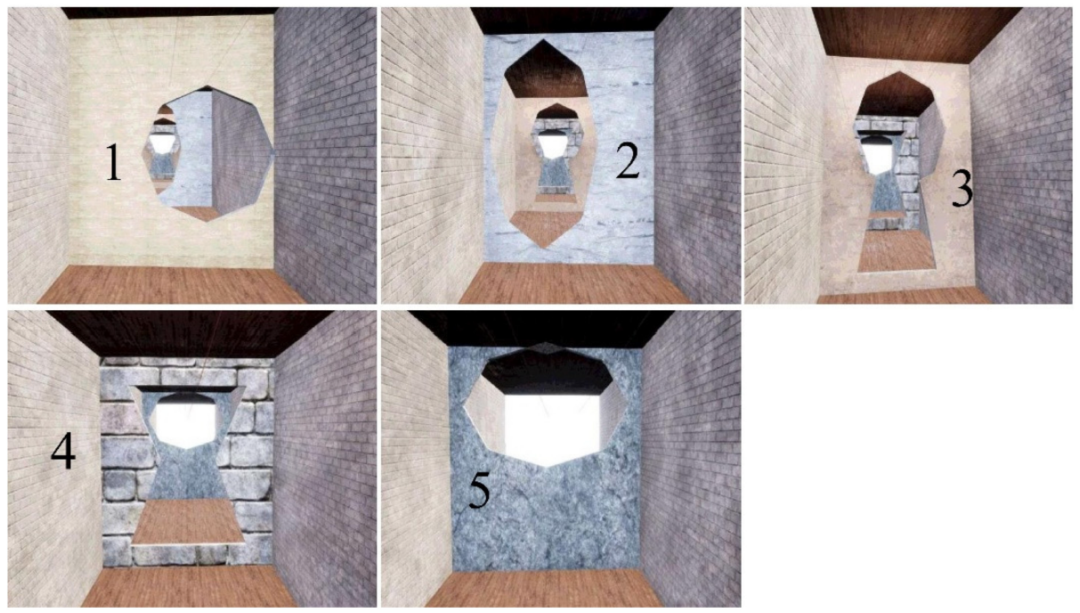

圖 8. 新重建的測試環境中的五個非矩形障礙物

結果

在我們的實驗中，網絡在每個epoch后更新。圖9顯示了水平軸上的訓練時期和垂直軸上的情節獎勵的圖表。從圖9可以看出在大約 200個epoch之后，epoch獎勵開始逐漸增長。

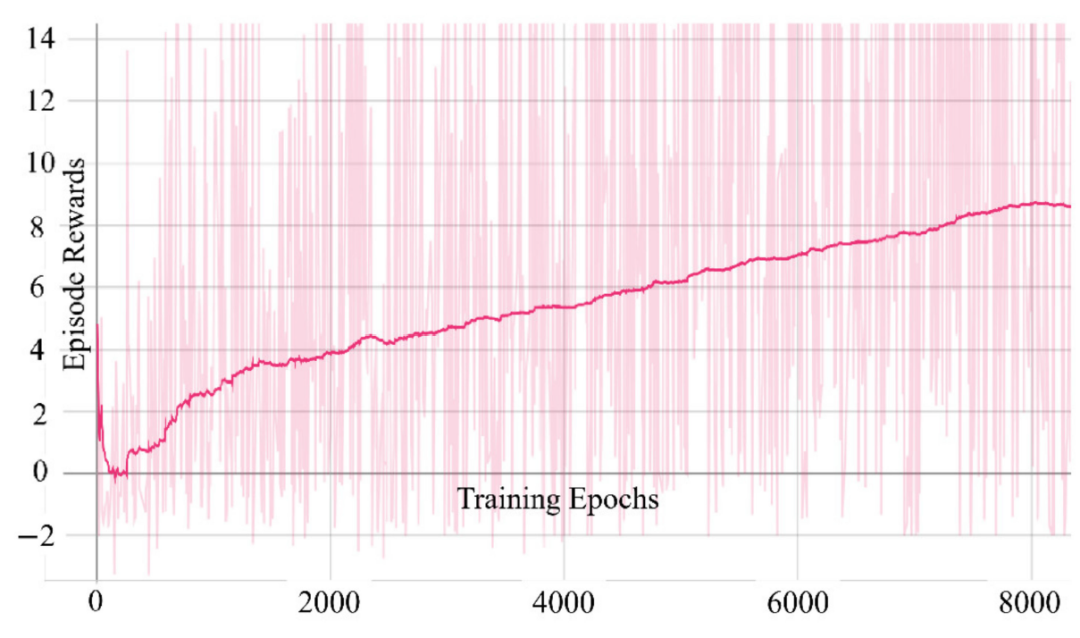

圖9  epoch獎勵圖

每個圖中的水平虛線代表起點和終點，其中y軸上的0

在理想狀態下，如果無人機在50個epoch內完成所有避障且無碰撞，則平均避障次數應為3。如圖10 所示，隨著訓練的進行，經過4000個epochs的訓練，平均避障次數可以逐漸穩定在1以上并接近2。

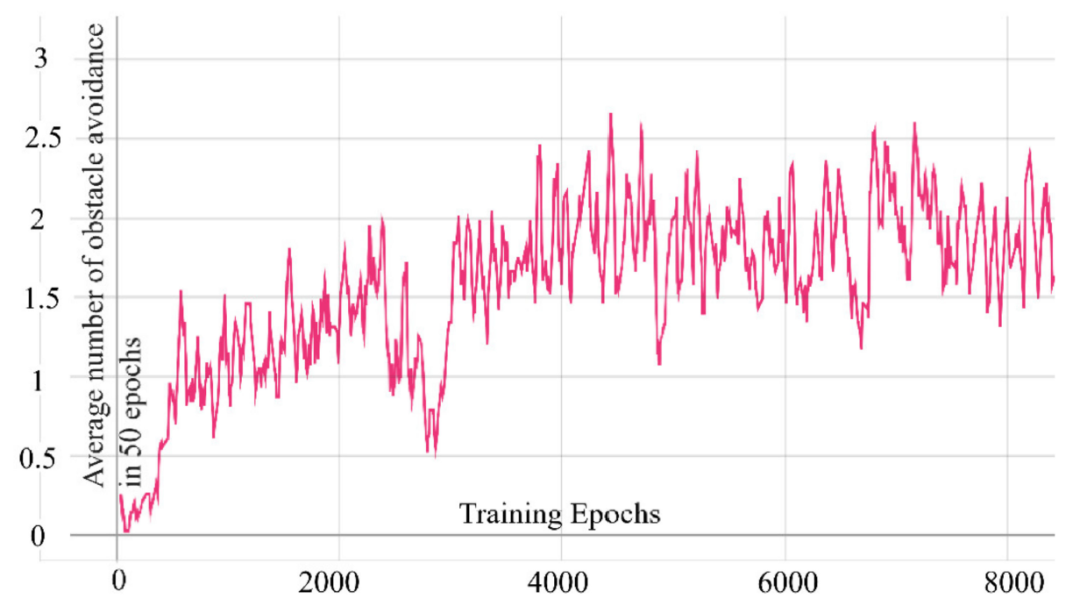

圖10 50個epoch 的平均避障時間

SAC 是一種成熟的算法，不依賴超參數，但獎勵函數的好壞對其學習效率影響很大。

源自：Xue, Z.; Gonsalves, T. Vision Based Drone Obstacle Avoidance by Deep Reinforcement Learning. AI 2021, 2, 366–380. https://doi.org/10.3390/ai2030023
