9 月 14～15 日，主題為“支撐雙碳戰略目標，構建新型配電系統”的 2021 年（第五屆）中國配電技術高峰論壇，在北京國際會議中心召開。國家電網、南方電網、中國電科院等眾多電力單位隆重參與。大疆行業應用在會議期間發布并展出全流程配網無人機自主巡檢方案，獲得與會者的熱烈響應。

中電聯《2020 年中國電力行業可靠性年度發展報告》指出：我國電網的故障停電以配網故障為主，而其中又以架空線路故障居多；大風大雨、異物短路、設備老化是故障的主要原因。配網急需解決“巡不到”、“巡不完”、“巡不好”這三個問題。針對這些問題，無人機自主巡檢方案優勢明顯：不受山區復雜地形限制，可覆蓋人巡盲區；自主機巡效率是人巡效率的 100 倍以上；無人機還可以大幅提升隱蔽缺陷發現率，從而降低配網運行的故障率。

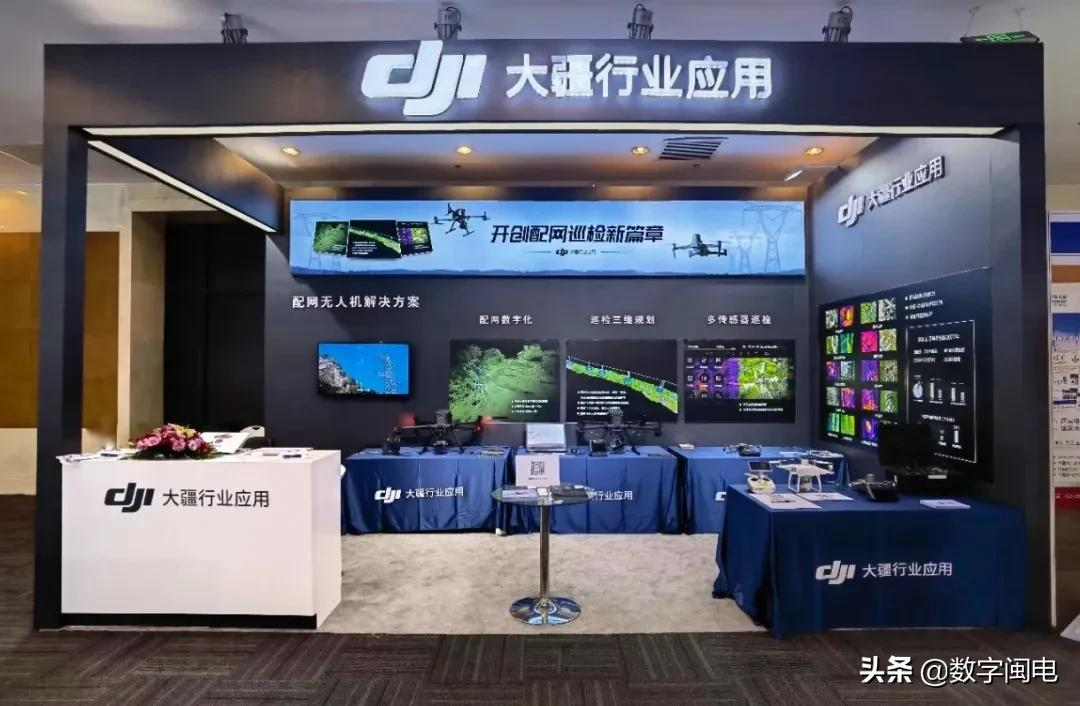

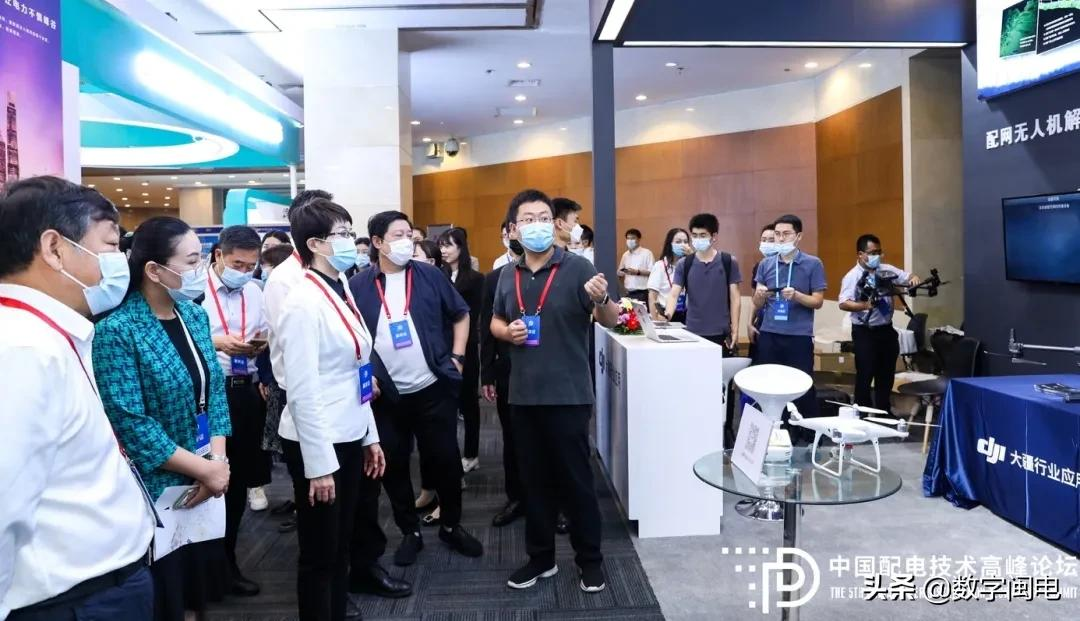

向能源局及電網領導介紹大疆配網自主巡檢方案

在“配電運維與安全質量管控技術”論壇上，大疆行業應用能源拓展高級經理謝宜峰詳細介紹了大疆針對配電無人機運維所集成的完整自主巡檢方案——基于“點云規劃”或“在線任務錄制”，實現無人機自主巡檢。

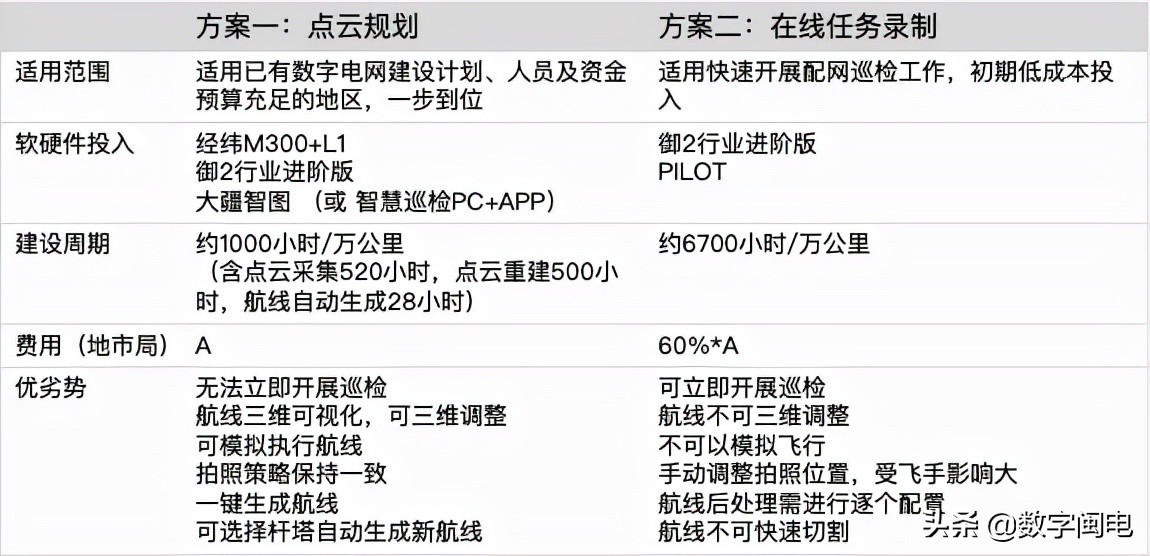

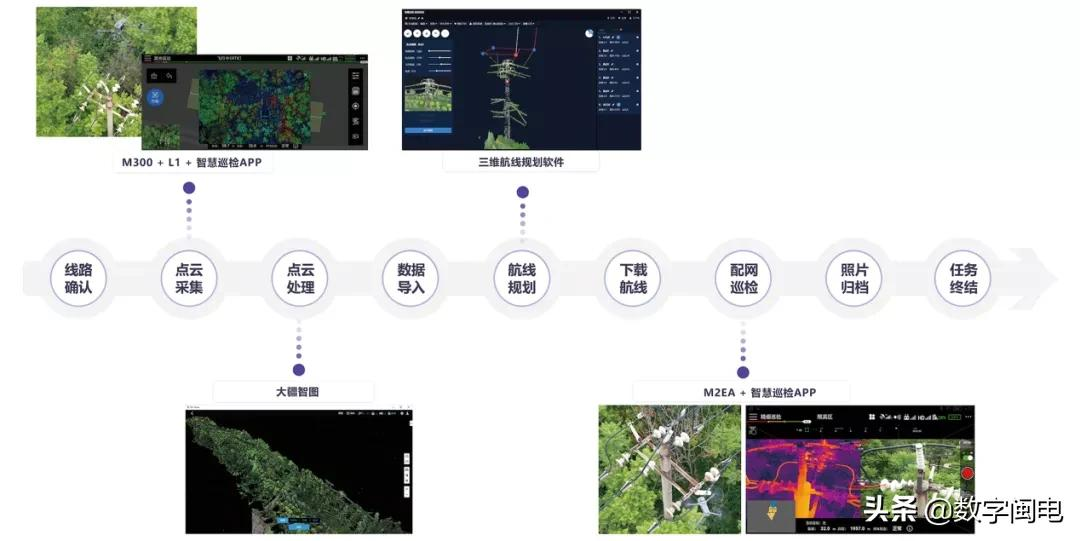

兩種自主巡檢方案對比

點云規劃方案總覽

基于點云規劃的配網無人機整體解決方案，適用于已有數字電網建設計劃、充足的人員及資金的地區。

無人機：經緯 M300 RTK 搭載禪思 L1 激光雷達；御 2 行業進階版。

點云重建軟件：大疆智圖。

三維航線規劃軟件：智慧巡檢 PC。

飛行軟件：智慧巡檢 App。

培訓：大疆慧飛電力課程。

服務：行業無憂維修服務、第三者保險服務、維護保養服務。

點云規劃自動巡檢方案

點云規劃方案（1）：點云采集

方案：使用經緯 M300 RTK 搭載 L1 激光雷達方案，直線飛行完成點云采集，解決配網環境復雜無法進行傾斜攝影的問題。

優勢：

1. 效率可達 80 公里/天，提升 6 倍。

2. 相較一般激光雷達方案，可實時真彩點云上色回傳，掌握作業情況。

3. L1 負載僅 930g，價格低于同類產品 30% 以上。

4. 激光測距精度可達 3cm@100m，點云模型系統精度平面 10cm @ 50m，高程 5cm @ 50m，可用于樹障測量等更多應用。

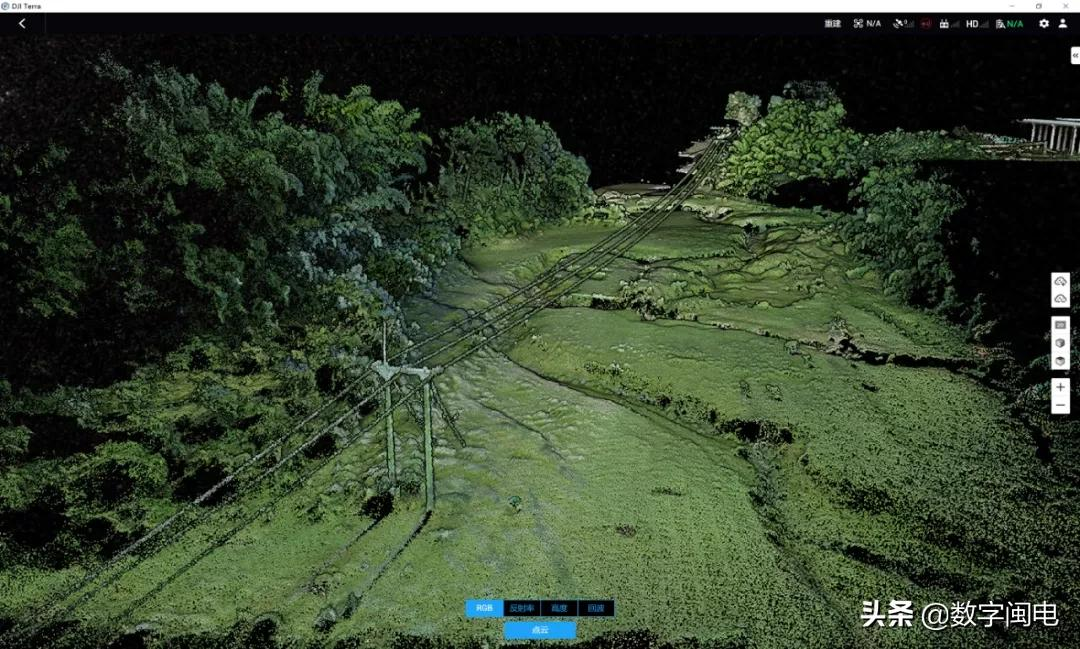

L1 實時點云

點云規劃方案（2）: 三維巡檢規劃

使用大疆智圖進行點云重建，每公里重建僅 6 分鐘。

智圖點云重建

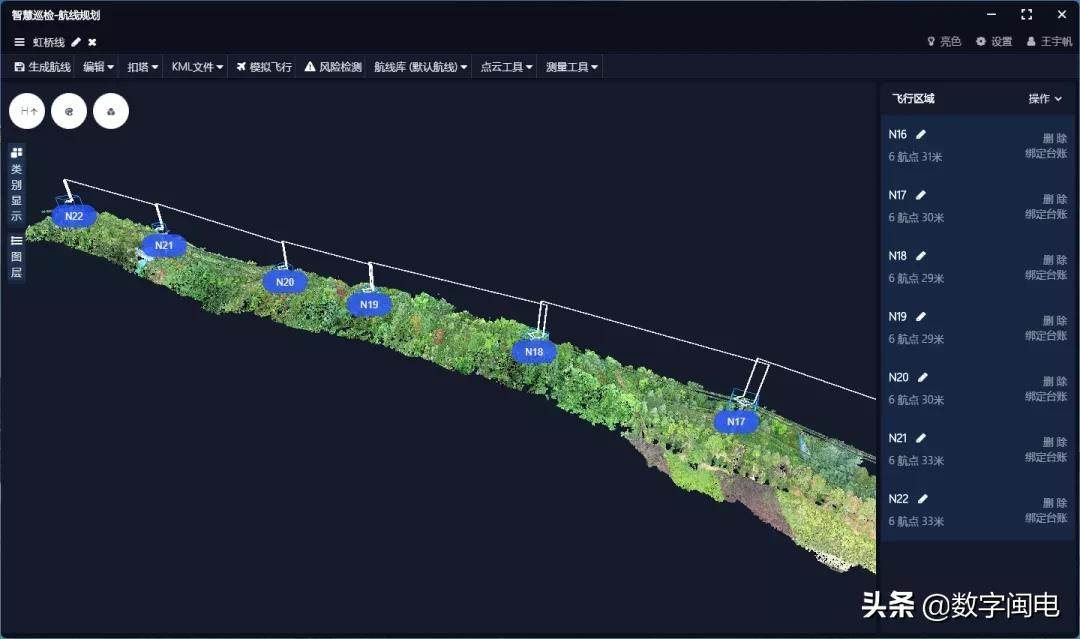

通過 PC 端三維巡檢規劃軟件，完成巡檢航線編輯，實現自主飛行。

單塔航線編輯

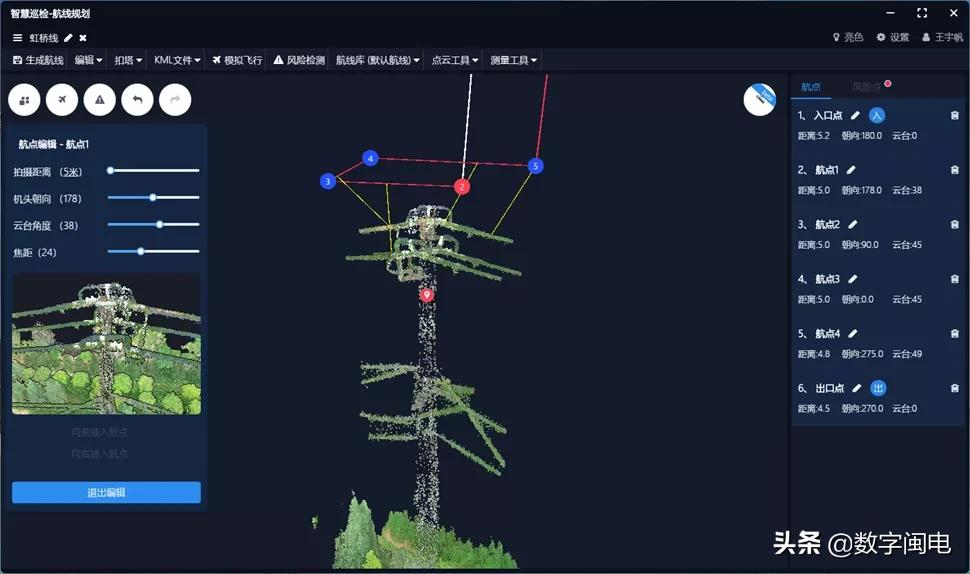

航線自動生成后，可以進入到每一基塔進行單獨編輯，根據用戶需要進行航點位置、拍攝角度、飛機航向等參數的調整，也可以根據需要添加拍攝點，添加自定義拍攝的目標。程序會進行智能的航線安全檢測，檢測在繞塔精細化拍攝或通道巡檢中的障礙物或交叉跨越，自動添加輔助點繞開風險區域，保障飛行安全，并且會在點云上將風險位置標記出來，方便用戶查看。

點云規劃方案（3）: 無人機自主巡檢

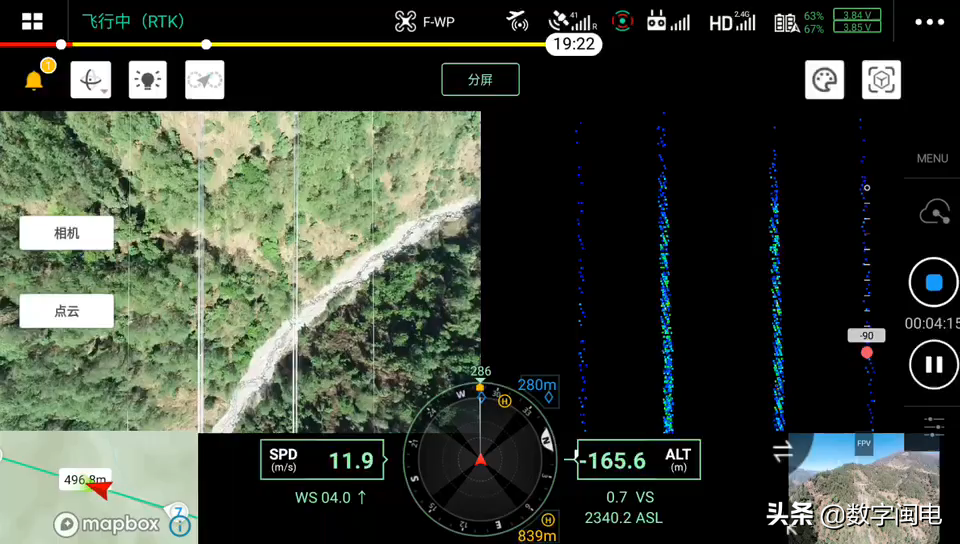

導出基于模型規劃的無人機自主巡檢航線，通過 PILOT 或智慧巡檢 APP 實現自動巡檢；應用智慧巡檢 App，可選擇精細巡檢、通道巡檢、點云采集、全景采集等業務功能，可選擇作業桿塔，自動裁剪航線。

推薦機型：御 2 行業版進階版。

應用優勢：RTK 厘米級精準定位；909g 起飛重量，便攜易用；數據密碼保護；全向避障；4800 萬像素可見光、640*512 分辨率可測溫紅外相機。

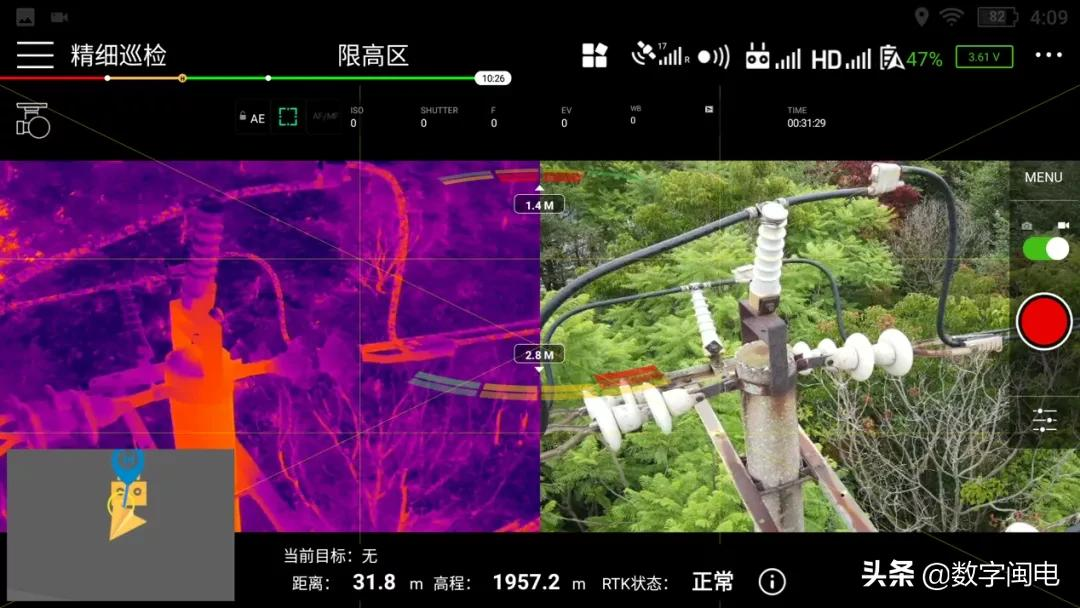

御 2 行業進階版自主巡檢

在線任務錄制方案

使用大疆御 2 行業進階版及 DJI PILOT APP，可快速開展配網巡檢工作，初期投入成本低。

御 2 行業進階版配網巡檢實景圖

通過手動飛行的方式，記錄無人機的經緯度、絕對海拔高度、云臺角度、相機動作等信息，能夠?qū)崿F(xiàn)多次重復飛行的高精度巡檢任務，精度可達厘米級。有效解決無模型、復雜環境下的自主巡檢問題。

以上配網自主巡檢方案，可以覆蓋以下幾種常見作業場景：通道巡檢、桿塔精細化可見光巡檢、桿塔精細化紅外巡檢、數字化配網應用。

應用案例一：廣東云浮羅定供電局

通過點云規劃自主巡檢方案，羅定供電局機巡發現缺陷數量大幅上升，平均故障查找時間有效減少，中壓線路故障率降幅明顯，進一步轉變配網被動消缺模式，顯著提高了供電可靠性，真正實現為基層減負。

DJI大疆行業應用，

廣東羅定供電局使用大疆精靈 4 RTK 及御 2 行業進階版，一年內全覆蓋飛行3次，完成超過4000公里線路、35000基塔的精準坐標采集、點云數據生成以及三維航線規劃巡檢。 #無人機智能巡檢

視頻號

轄區線路概況：4000 公里線路；35000 基塔。

痛點：無法完成人巡 36.8千米/季度任務；過載 60 臺，低壓 161 臺。

解決辦法：300 天，3 次全覆蓋，21551.6 公里飛行。

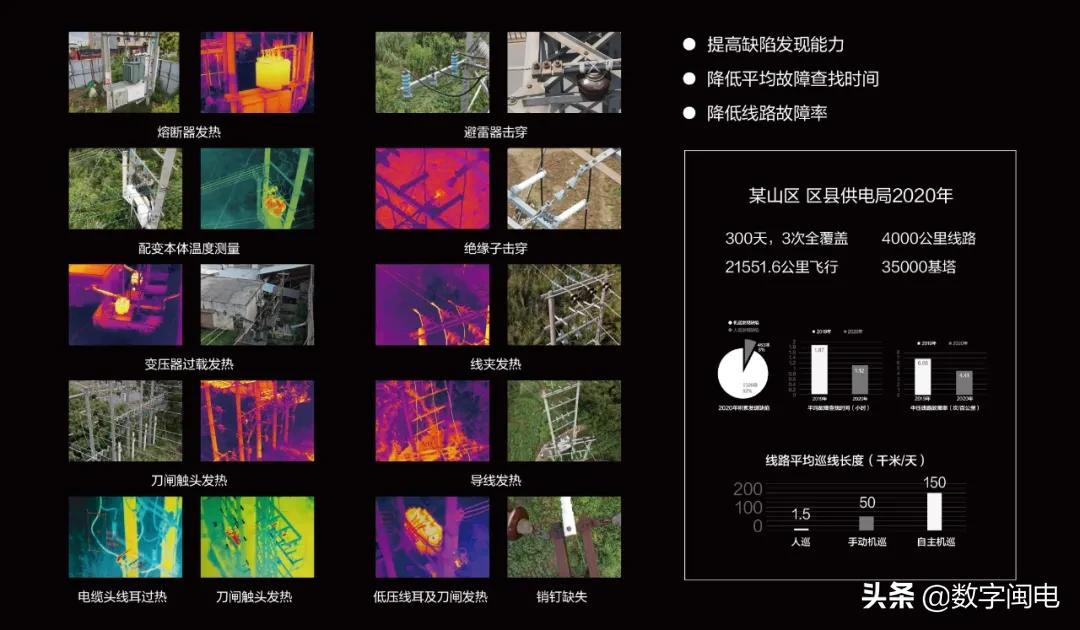

成果：全線路點桿塔坐標、全景圖、穿跨越數字電網建立；完成點云模型采集重建, 完成精細化三維自動巡檢航線規劃；完成 1 次全覆蓋自動精細化巡檢；發現 5326 處缺陷，故障率降低 36%。

應用案例二：貴州配網城區配網線路點云重建

使用大疆經緯 M300 RTK 搭載 L1 激光雷達，解決配網環境復雜、傾斜攝影無法完成及傳統大型組裝無人機的安全風險問題。

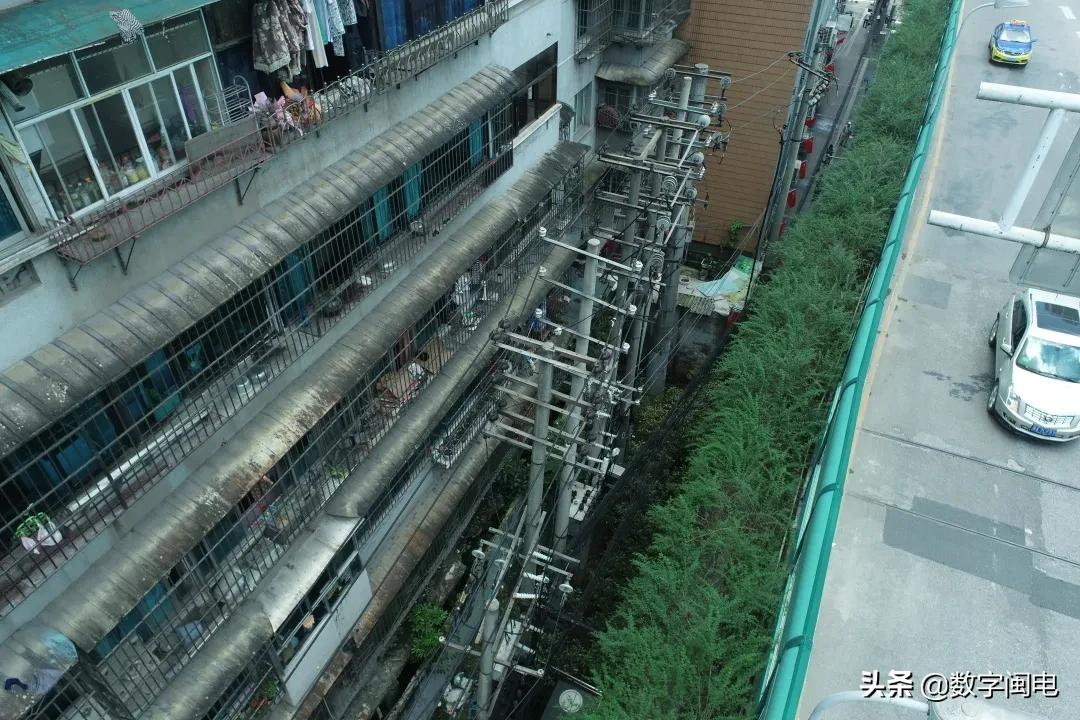

環境復雜：線路桿塔位于人、車通行道路之間，空間狹小，兩側寬度 10～20 米不等；線路通道兩邊建筑物高于桿塔高度 2～10 倍。

城區配網典型線路（點擊圖片閱讀案例內容）

巡檢難度大：要解決城區配網的自動化巡檢問題，首先要能生產高質量的點云數據，把復雜工況場景中的細節全部掃描出來。

方案：使用經緯 M300 RTK 搭載 L1 激光雷達，通過 1 架次 10 分鐘完成 1.9 km 的南網某城區 10kV 配網點云數據采集；使用大疆智圖軟件，13 分鐘完成 6.43 GB 的數據處理，成功城區環境的配網模型。

應用成果綜述

目前，該方案已經得到規?；瘧?yīng)用，取得優異成果。

廣東電網完成配網 8 萬公里線路點云采集重建以及精細化巡檢航線規劃，大疆智圖云端模型重建引擎，處理超過 8.7 萬次點云模型重建任務，逾 3029 萬張傾斜攝影照片；汕頭供電局等地市供電局配電完成御 2 進階版雙光無人機配備，并完成精細化雙光巡視；國網多個網省公司開啟配網無人機 3 年規劃執行。

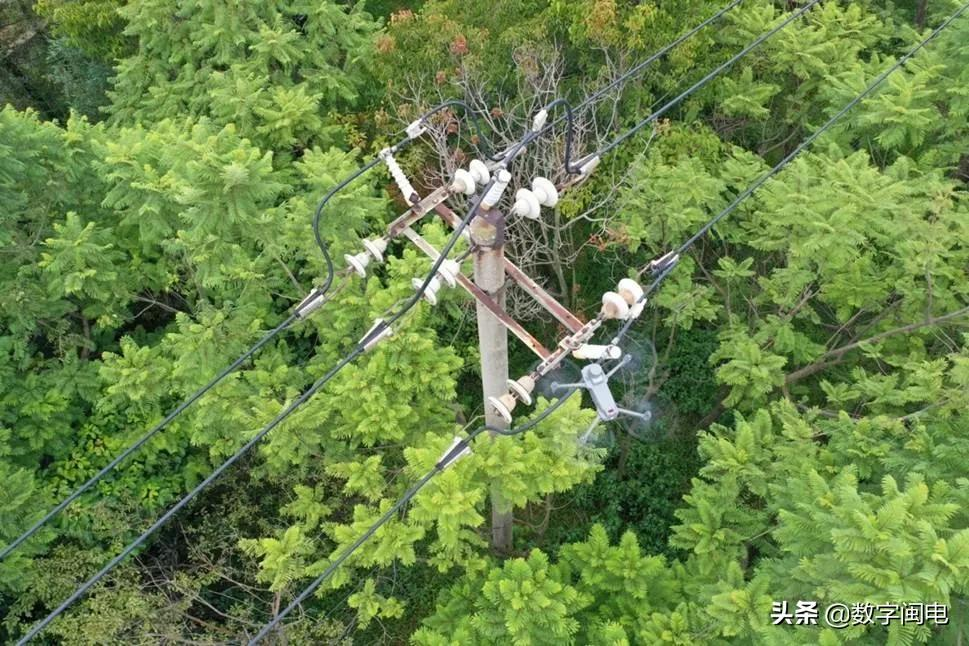

無人機拍攝的線路缺陷樣張

其中，智慧巡檢 APP 以及智慧巡檢 PC 三維航線規劃軟件（由能訊科技開發）已經在南網五省以及國網部分地區大規模推廣，得到了多家供電單位的認可。尤其在云南電網和廣東電網，其應用已經全部覆蓋到地市基層單位。智慧巡檢 App 目前用戶數量已經超過 4000 位，累計飛行里程超過 200 萬公里。智慧巡檢 PC 規劃軟件用戶數量也已超過 2000 位。

隨著智慧巡檢產品的規?；褂茫娏ρ矙z作業的效率和飛行安全性都得到了極大提升，作業操作難度顯著降低，從以前的不想飛、不敢飛，到現在的輕松飛，極大地促進了無人機技術在電網行業的推廣，也契合了電網企業近幾年來推行的的智能化運維策略，達成了提質增效的戰略目標。
