KML可以在谷歌地球、奧維互動地圖等軟件打開瀏覽，為方便外業使用，需要把CAD轉為KML文件。由于CAD使用的是平面坐標，KML使用的是經緯度坐標，把CAD圖紙轉為KML文件，經常遇到轉換以后，圖紙沒有在目標區域。

小編根據自己的經驗，總結了一下，CAD轉KML大致分為3種轉換方法：

1）如果CAD圖紙坐標用高斯三（六）度帶投影，無需控制點（關聯點），輸入中央子午線，即可把CAD轉為KML。（可用于小部分CAD圖紙）

2）如果CAD圖紙坐標北方接近于當?shù)氐乩肀狈较?，使?個控制點（關聯點），即可把CAD轉為KML。（可用于部分CAD圖紙使用）

3）如果CAD圖紙坐標投影方式未知、北方向未知，可使用2個以上控制點（關聯點），把CAD轉為KML。（可用于所有圖紙，萬能的方法）

小編以?shī)W維互動地圖為例，分享3種轉換方法，本文先演示第一種方法。

01

無需控制點（關聯點）原理

奧維互動地圖支持橫軸墨卡托投影，如果CAD圖紙用高斯三（六）度帶投影，導入的時候設置投影中央子午線例如114，軟件根據投影參數，進行高斯反算，把平面坐標轉為經緯度坐標。

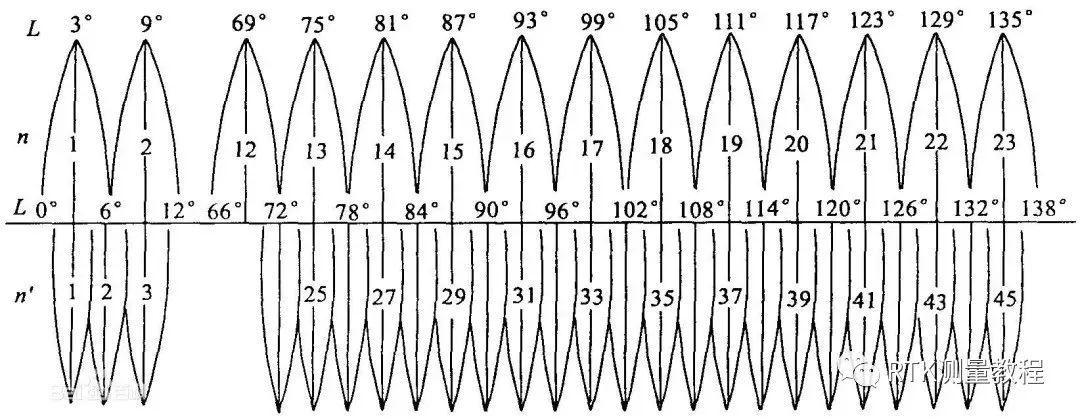

三度帶中央子午線有：75°、78°、81°、84°、87°、90°、93°、96°、99°、102°、105°、108°、111°、114°、117°、120°、123°、126°、129°、132°、135°、138°。

六度帶中央子午線有：75°、81°、87°、93°、99°、105°、111°、117°、123°、129°、135°。（與高斯三度有一半重疊）

02

CAD圖紙準備

奧維互動地圖僅支持dxf格式文件

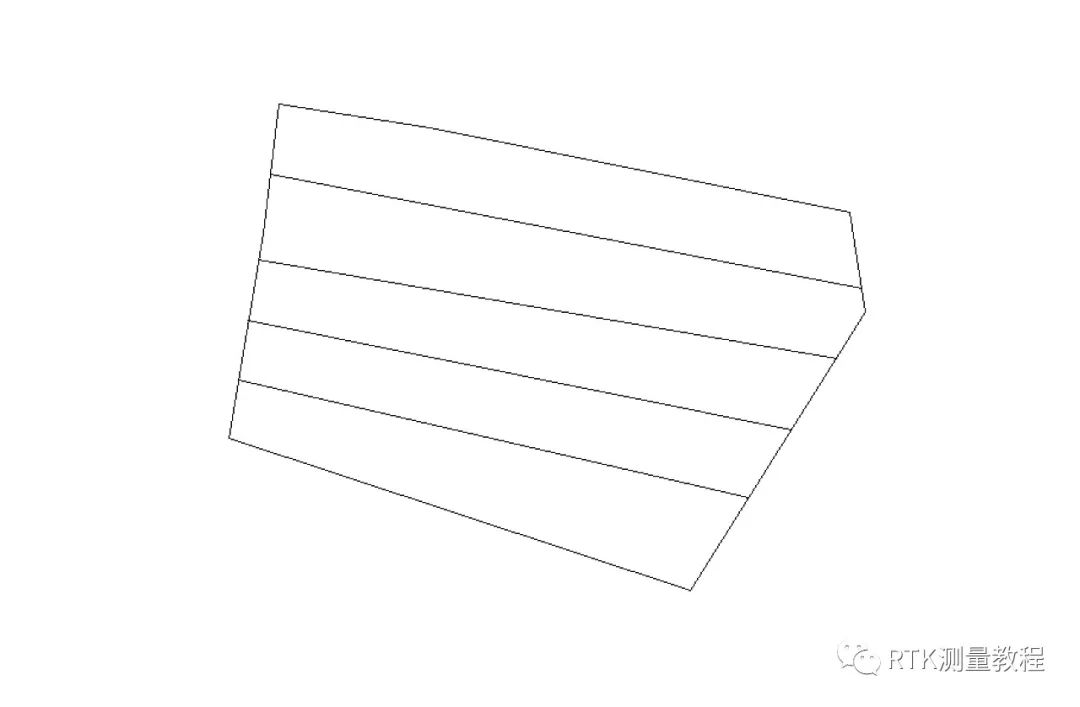

2.1 查看CAD圖

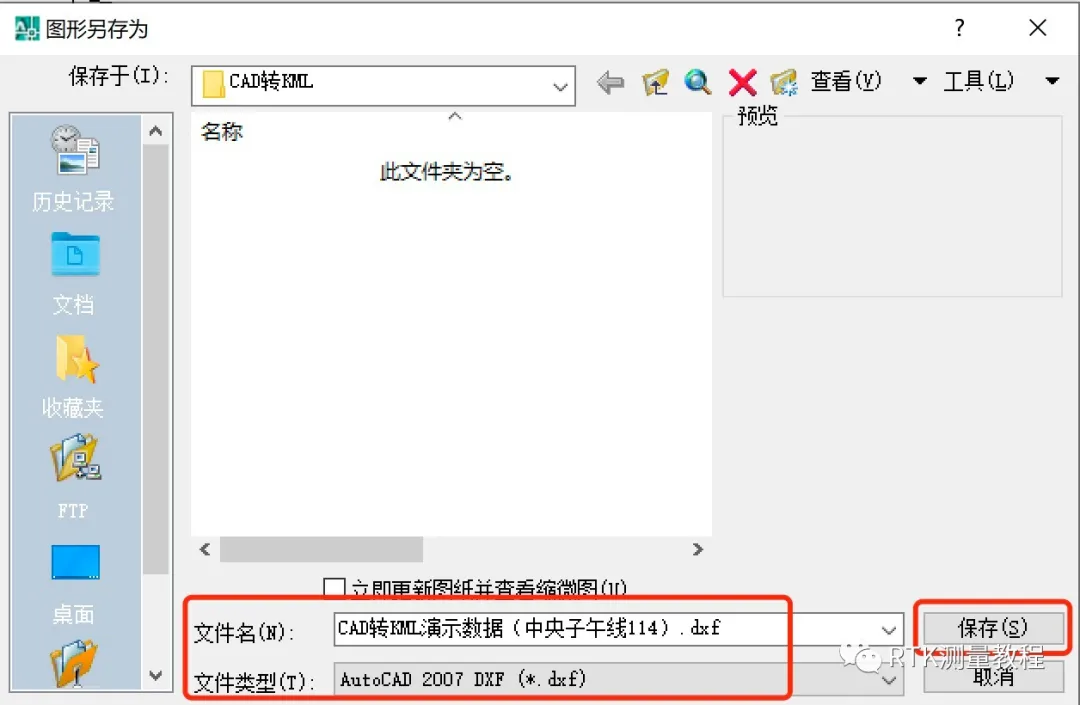

2.2 另存為DXF2004格式

建議把CAD圖紙另存為低版本dxf格式

03

導入奧維互動地圖

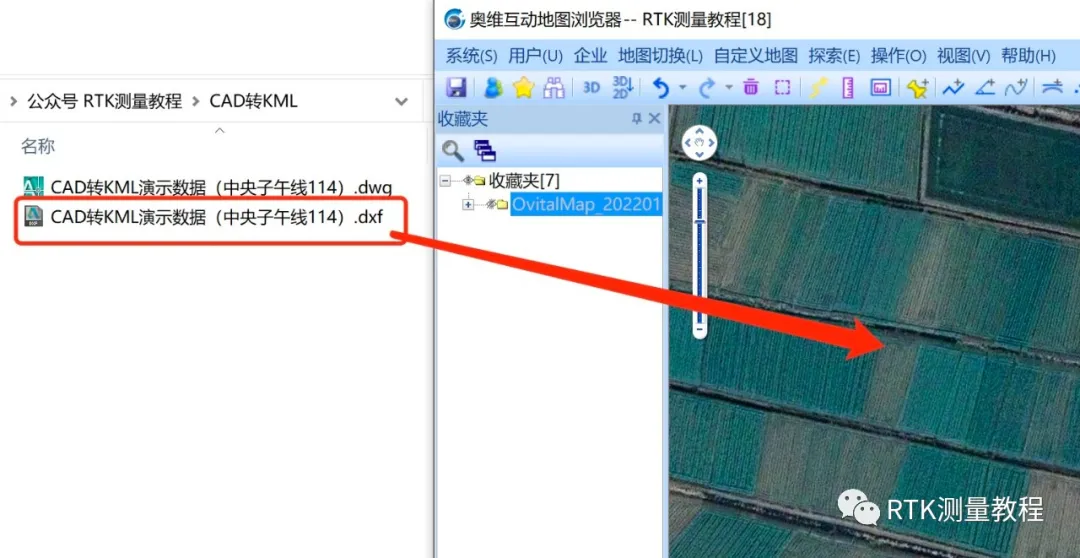

3.1 把dxf文件拖入CAD文件

3.2 CAD坐標設置

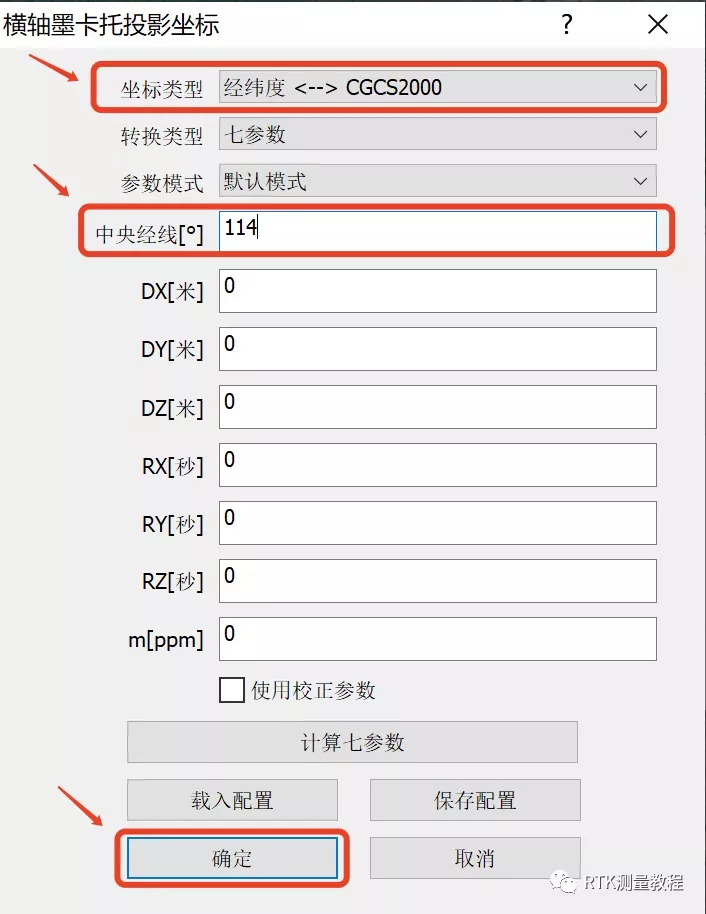

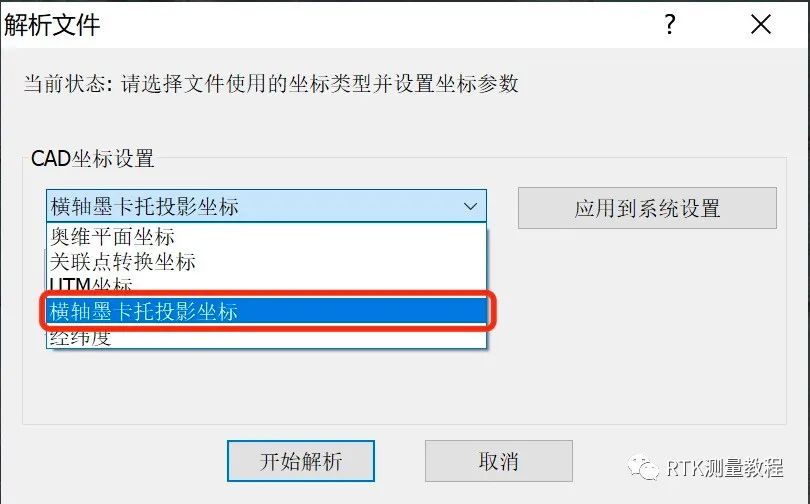

1）坐標系選擇 橫軸墨卡托投影坐標系

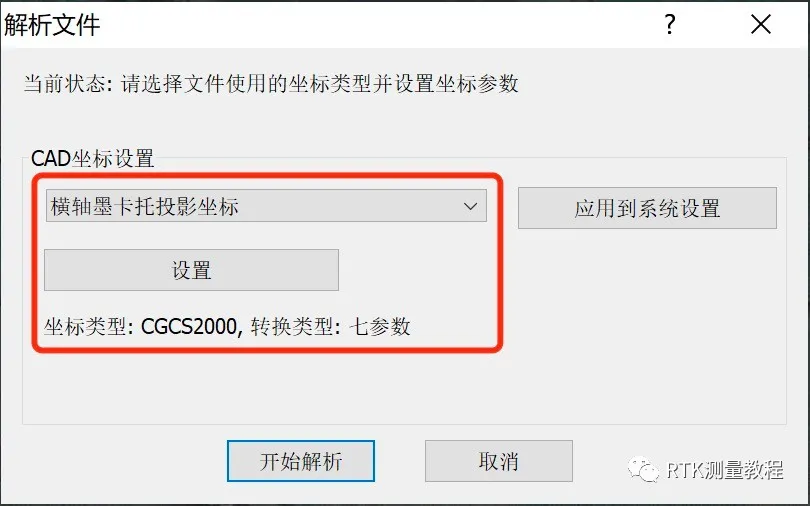

2）點擊設置

坐標類型選擇 經緯度<–>CGCS2000

中央子午線 輸入CAD圖紙投影中央子午線114。

轉換模型忽略

參數模式忽略

DX、DY、DZ、RX、RY、RZ、m這7個參數也忽略

點擊確定

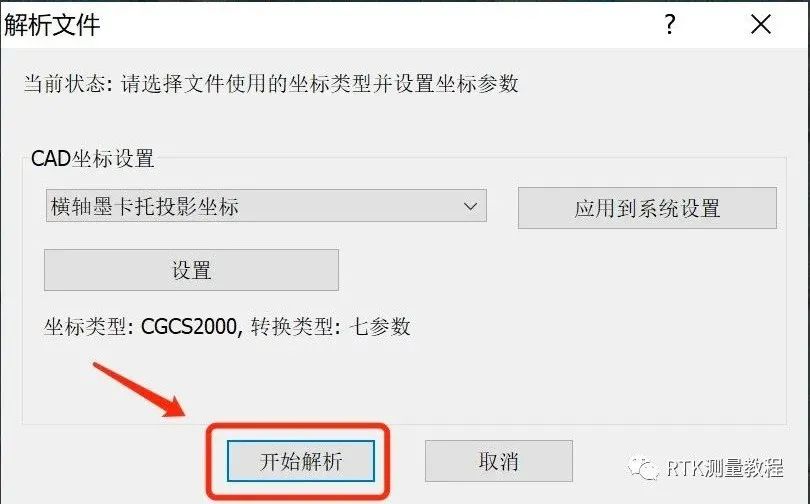

3.3 解析文件

點擊開始開始解析

解析時，根據設定的中央子午線，把平面坐標轉為經緯度坐標。

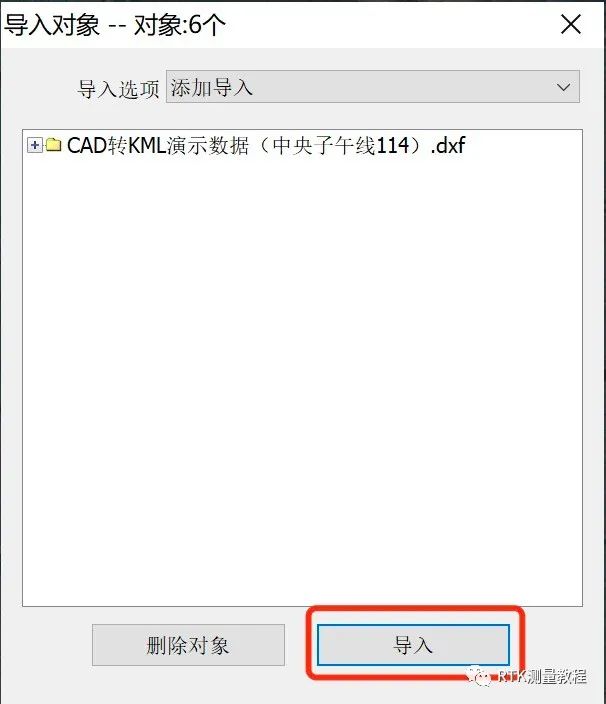

3.4 導入CAD圖

點擊導入

3.5 CAD圖導入奧維互動地圖

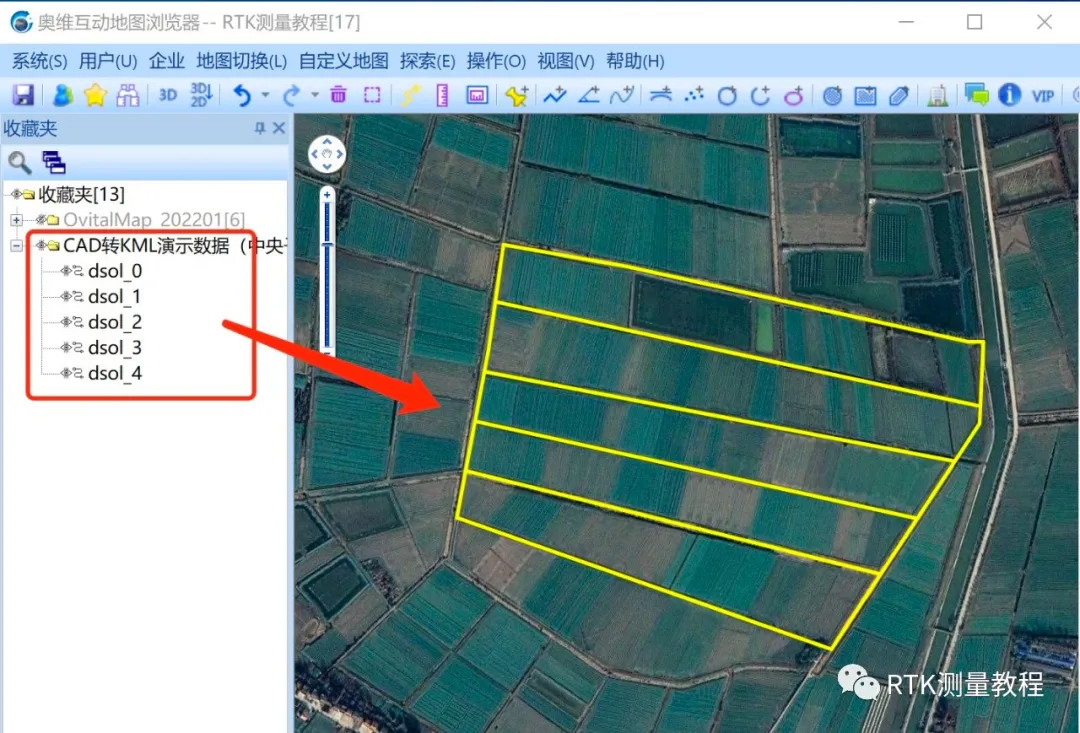

CAD圖已經成功導入奧維互動地圖

04

導出為kml文件

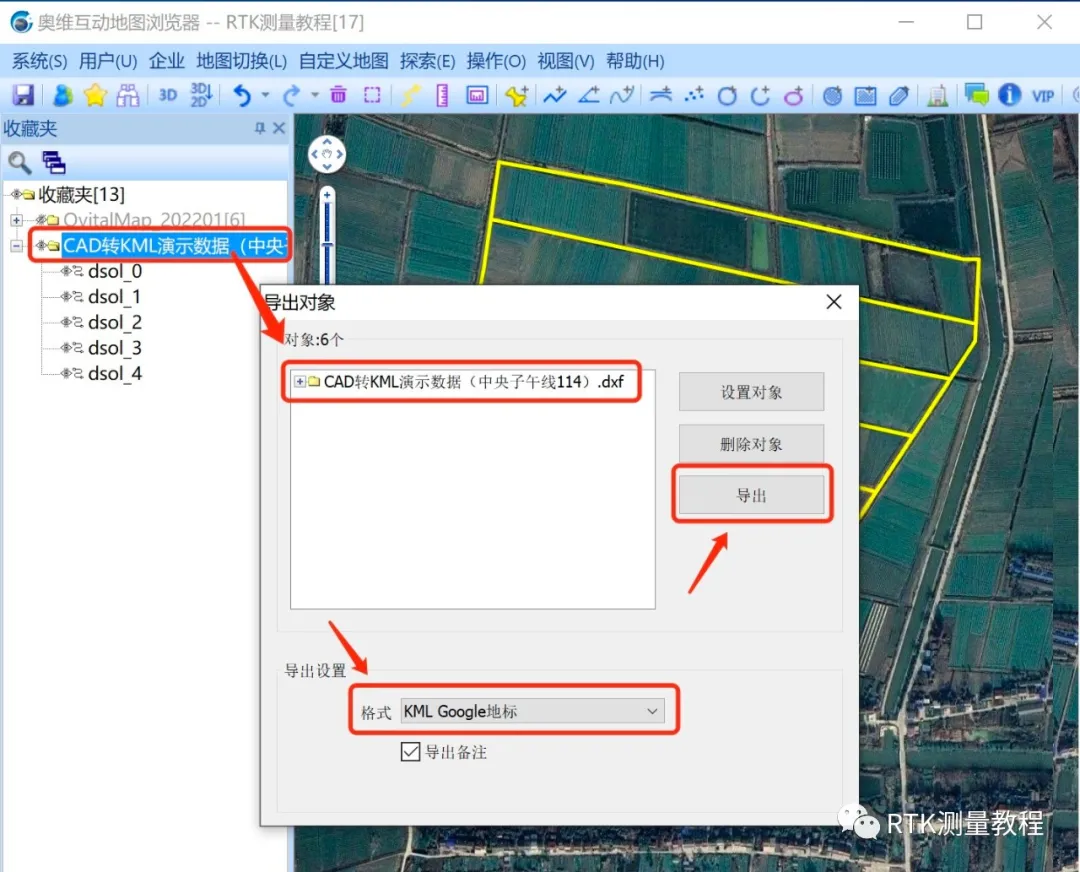

選中CAD轉KML演示數據…文件夾，右鍵點擊導出，格式選擇KML Google地標，點擊導出，選擇保存路徑，輸入文件名保存。詳細操作參考之前發的文章奧維互動地圖如何導出kml文件？
