新修建道路的時候，把道路逐樁坐標轉為kml導入奧維互動地圖瀏覽，能夠準確了解線路走向以及路線范圍內的地形和地物分布，方便線路復測以及組織施工。

主要分為以下4個步驟：

1.準備數據

2.把平面坐標轉為經緯度坐標

3.把經緯度坐標轉為kml文件

4.把kml文件導入奧維互動地圖

01

準備數據

1.1 逐樁坐標表

逐樁坐標表一般分為多個子表、每個子表里分為4列，需要把所有坐標復制到同一列里。

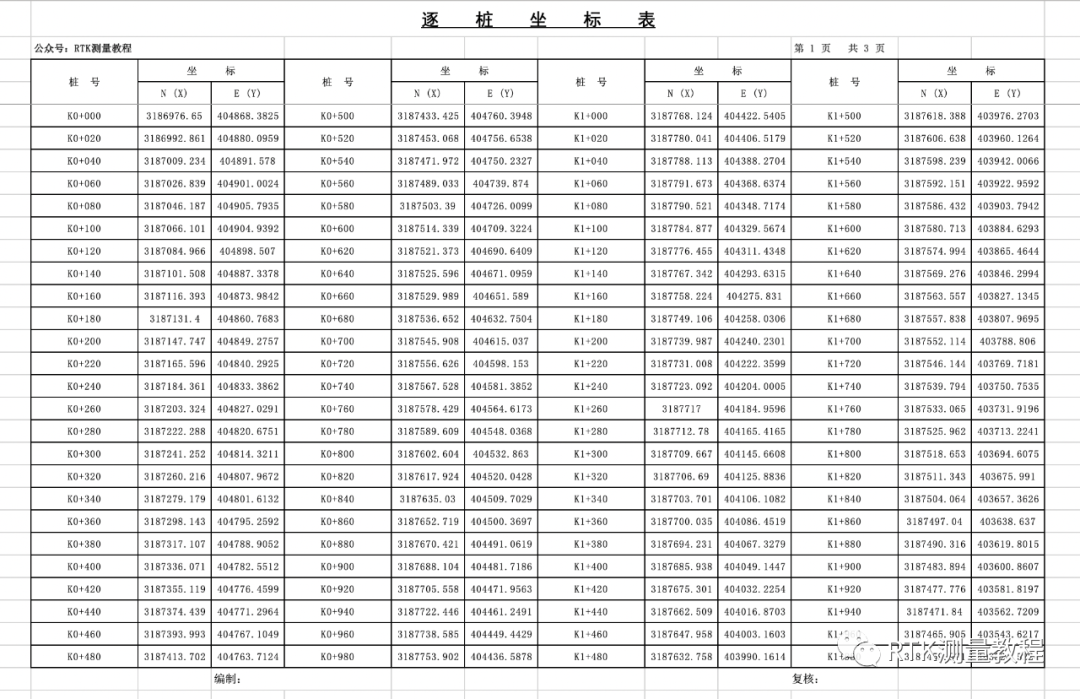

1）原始逐樁坐標表

2） 整理后的柱狀坐標

把所有逐樁坐標復制到同一列里以后，在Excel里另存為“逗號分隔符.csv”格式。

Coord GM能識別csv或txt格式。

1.2 確定道路坐標投影參數

重要參數：中央子午線 xxx度xx分，投影面高程 xxxx米

例如：本次演示的數據中央子午線為114，投影面高程為350米。

02

把平面坐標轉為經緯度坐標

Coord GM是一個很強大的坐標轉換工具，熟練掌握可解決大部分坐標轉換問題。

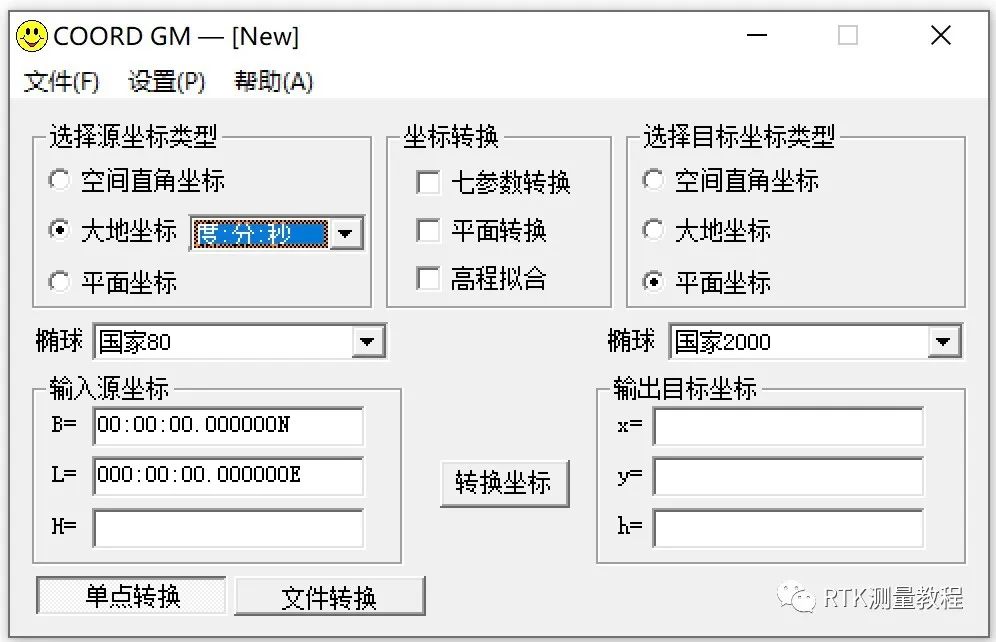

2.1 打開Coord GM軟件

2.2 設置投影參數

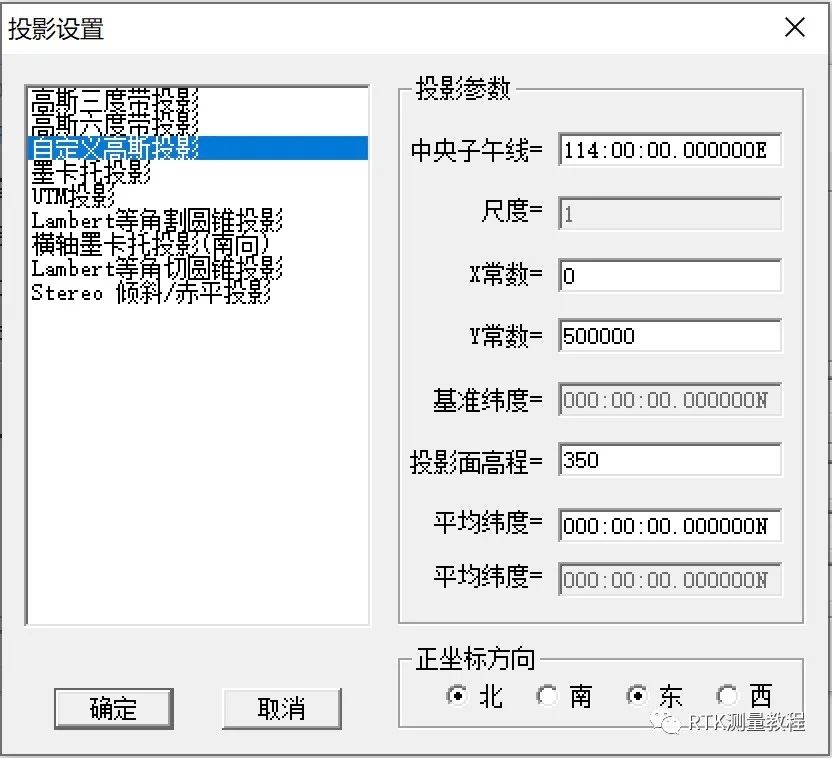

點擊設置-地圖投影，

選擇自定義高斯投影，中央子午線輸入114，投影面高程輸入350。

使用coord GM把平面坐標NE轉為經緯度BL的時候，投影參數中央子午線和投影面高程是關鍵，正確設置，才能把平面坐標轉為對應經緯度，如果設置錯誤，可能會出現轉化以后的坐標點跑到非洲。

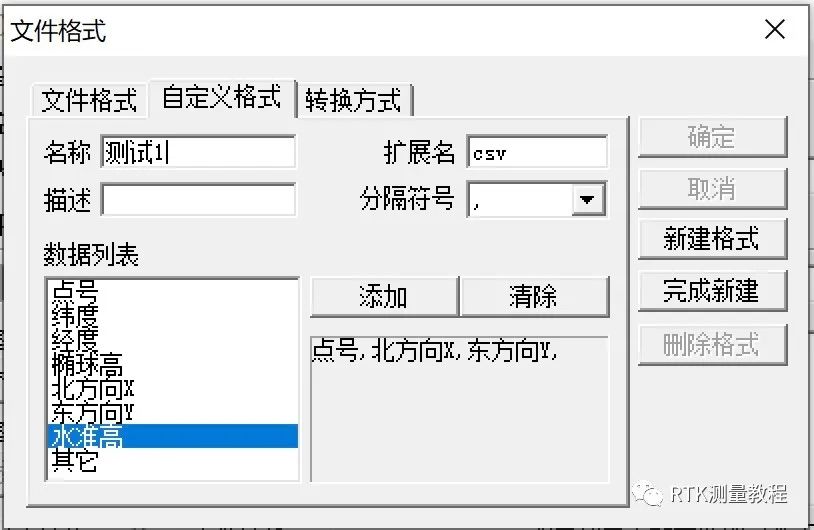

2.3 新建坐標格式

點擊格式，選擇自定義，點擊新建，

名稱輸入：測試1

擴展名輸入：CSV

分隔符：，

數據列表：依次添加點號、北方向、東方向，

2.4 把平面坐標轉為經緯度坐標。

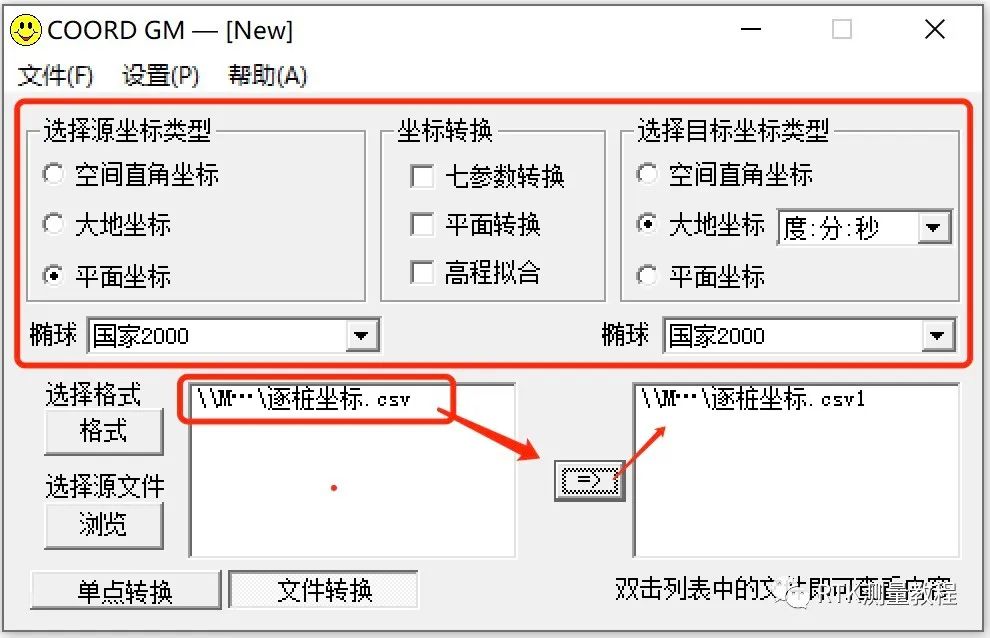

源坐標選擇平面坐標，橢球國家2000

目標坐標選擇大地坐標，度：分：秒，橢球選擇國家2000.

瀏覽文件格式，選中逐樁坐標.csv，

點擊轉化圖標

轉化以后的文件在右邊

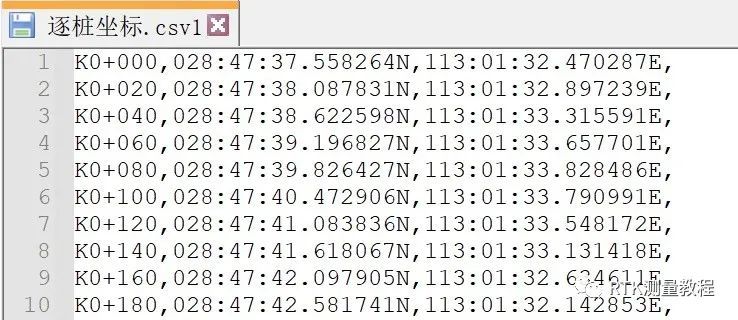

COORD GM軟件自動在轉換后的文件名上加“1”（xxx.csv1）。

雙擊列表中的文件即可打開查看。

03

把經緯度坐標轉為kml文件

3.1 把逐樁坐標csv格式，另存為.xls格式。

1）由于coord GM 保存的文件格式為.csv1，需要把后綴csv1改為csv。

2）用Excel打開逐樁坐標.csv，另存為Excel1997-2004.xls格式。

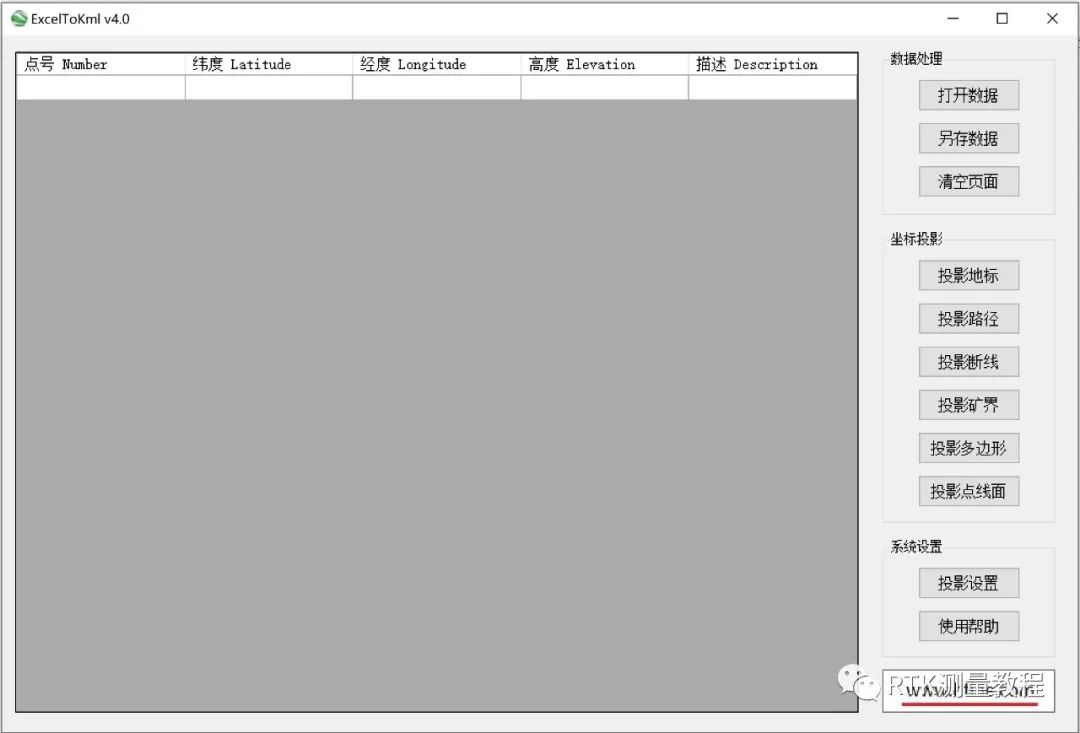

3.2 運行ExceltoKML軟件

3.3 打開逐樁坐標.xls文件

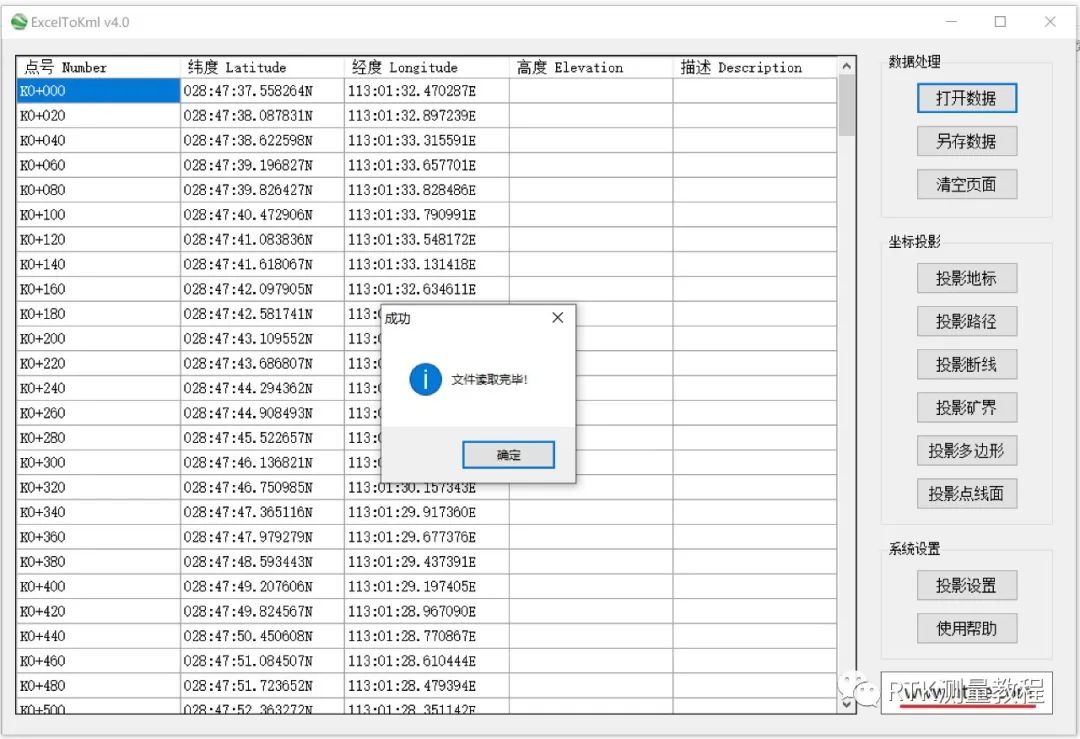

點擊打開數據，選擇逐樁坐標.xls文件。

3.4 把坐標點轉為kml文件

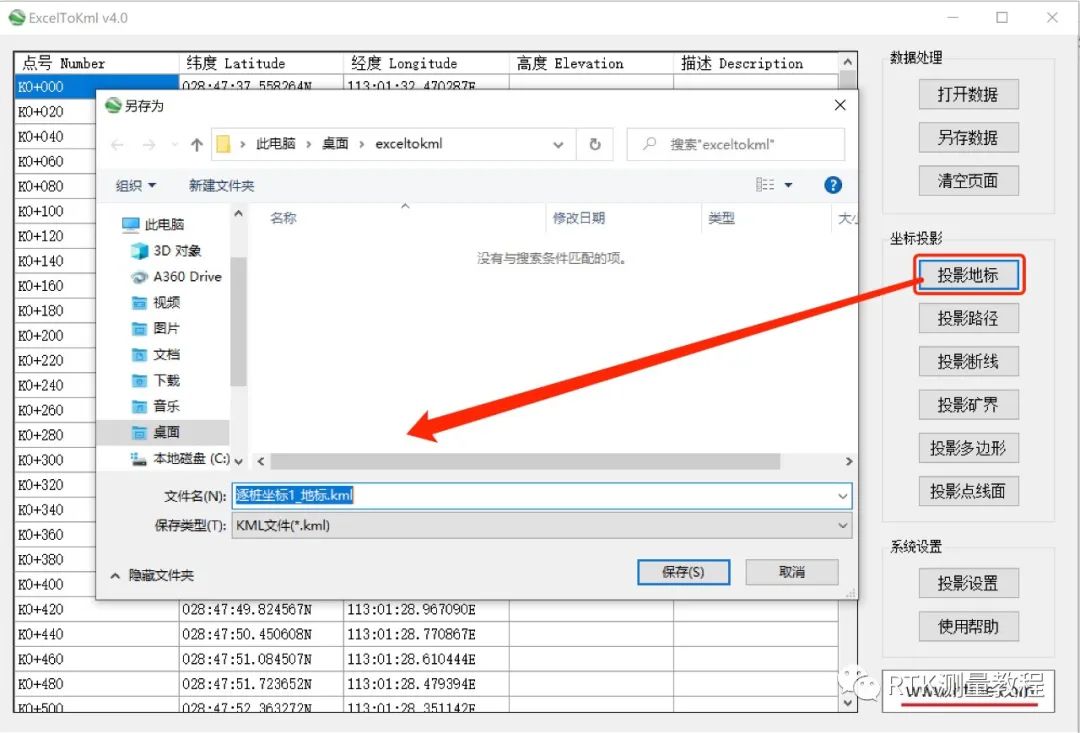

點擊投影地標，坐標點存為kml文件

點擊投影路徑，坐標點連接為線，保存為kml文件

3.5 轉化以后的kml文件

04

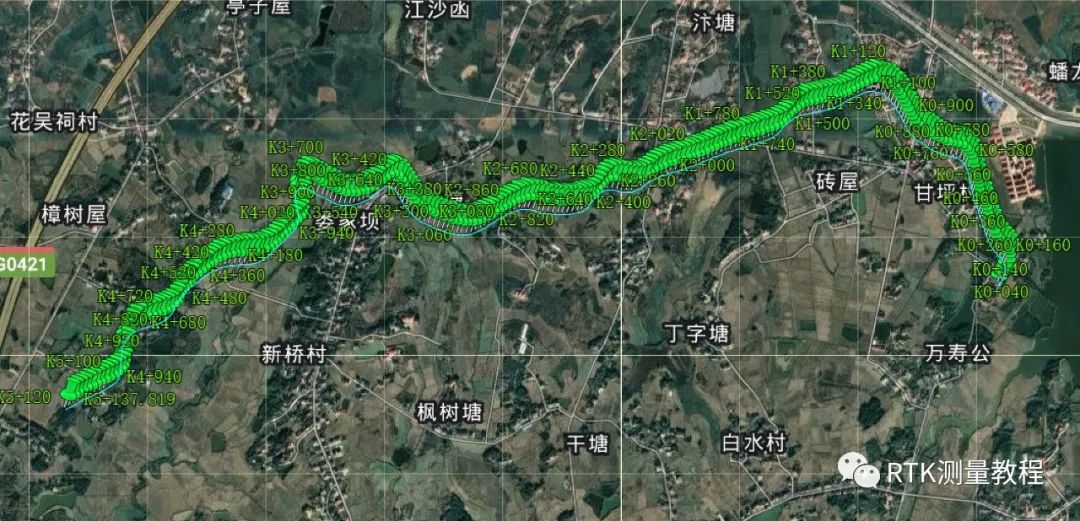

在奧維互動地圖里打開逐樁坐標kml文件

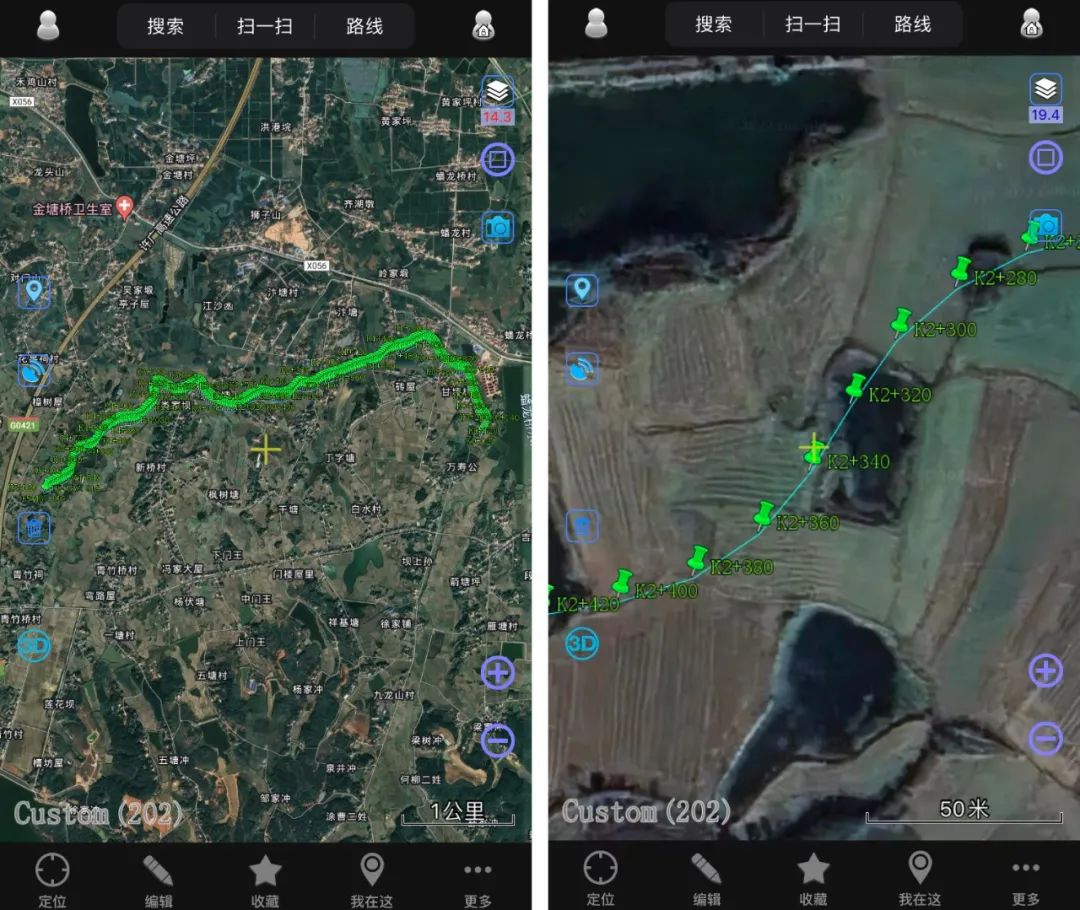

在PC端生成kml文件后，發送到微信里，在手機里打開kml文件，打開方式選擇奧維互動地圖，根據提示導入，即可瀏覽道路逐樁坐標kml文件。

注意：因?yàn)檗D(zhuǎn)化以后的經緯度坐標為無偏移數據，在奧維互動地圖里瀏覽時，需要把URL里的偏移標記“&gl=cn”刪掉，否則可能會有幾十米幾百米的誤差。

QA：為什么逐樁坐標轉換為經緯度坐標以后，線路能準確顯示到衛星影像上？

1.主流衛星影像采用WGS84坐標，現在公路設計一般采用CGCS2000坐標。

2.CGCS2000與WGS84同一個點偏差在一米以內，對于手機類定位設備（精度5米以內）幾乎可以忽略。

申明

1.衛星影像顯示區域?qū)嶋H沒有這樣一條路。

2.中央子午線114，投影面高程350米，是隨機假設的。

3.文中道路逐樁坐標表數據是作者使用第三方道路設計軟件隨機生成的。
