生活中最常見的一種場景是這樣的，你下班回來后疲憊不堪，急需上床休息，入門后打開客廳的一盞燈，直奔到臥室休息但還關掉客廳燈，但這時實在不想再跑回客廳關燈，所以可以采用三控開關，共同控制一個電源。
（如果房子不大，自然沒有苦惱）

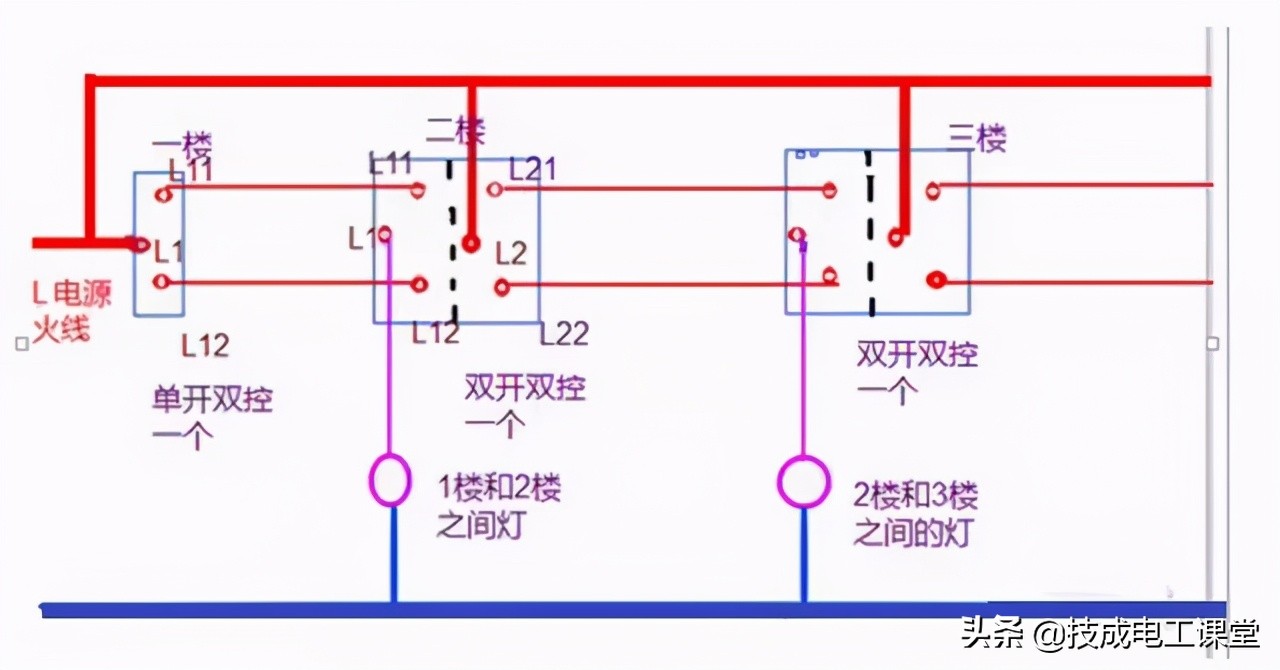

家居和裝修常面臨燈飾、臺燈的線路連接，三個開關控制一盞燈，就是在雙控的基礎上，將兩個開關的連接線中間增加一個雙刀雙擲開關，也可用雙開代替。
一、雙控開關的連接方法

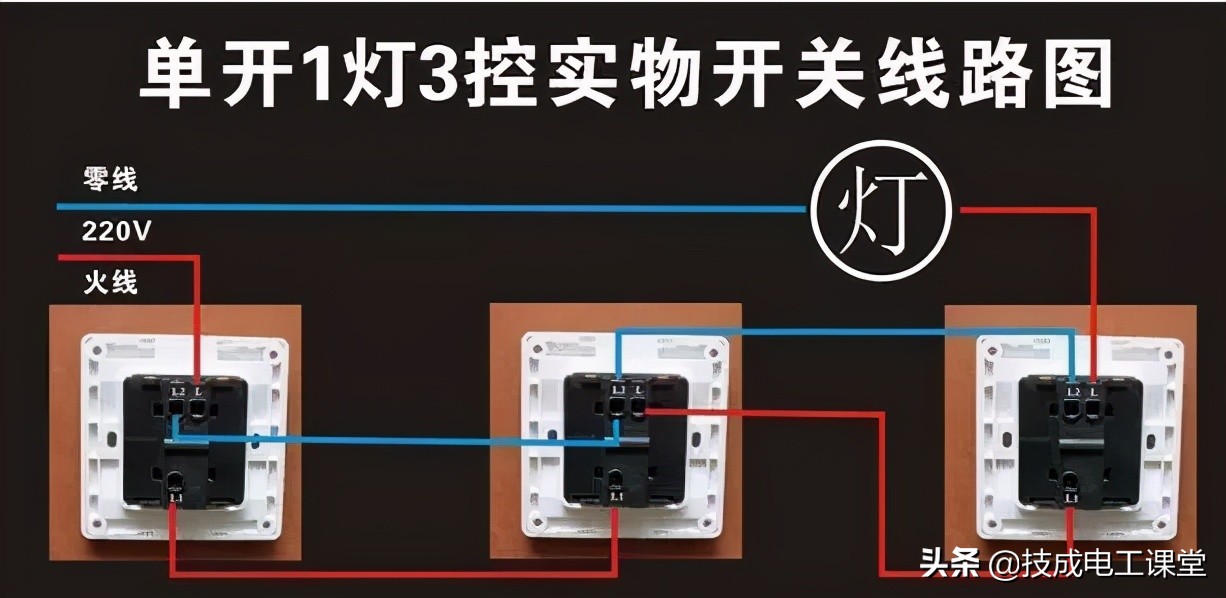

1、電源火線分三根線，分別連接到燈飾的三個開關，從每個開關的三個裸線都連接到燈的一端，之后從等的另一端出來的一根線連接到電源的零線上。
這種接線是單聯3控，先了解三個開關單開，這種單開要三個連接柱，電源火線介入第一個開關的中間接住才行。

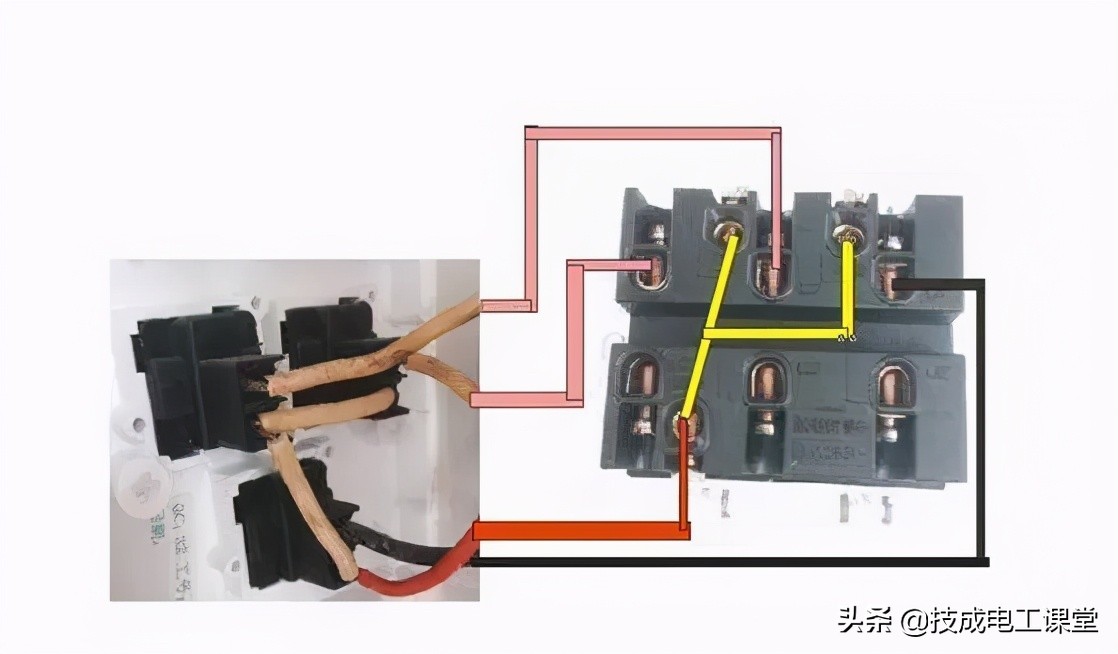

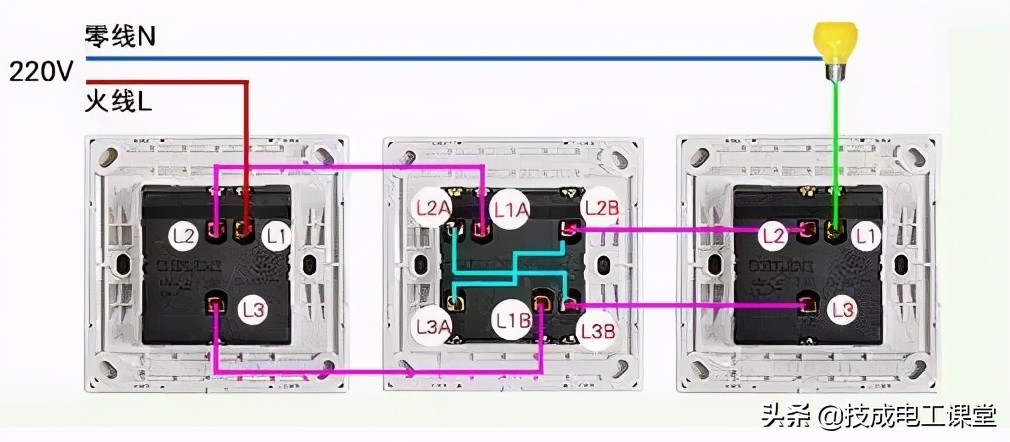

2、使用兩個雙聯開關，將兩個開關控制一盞燈的連接方法，之后將兩開關之間的2根雙聯線斷開，用一個雙刀雙接開關將它們全部鏈接起來，使能通過他的開和關，達到原來2根線回復導通或交叉后導通，之后就可以完成三個開關控制一盞燈鏈接電路了。
二、常見的照明控制原理圖

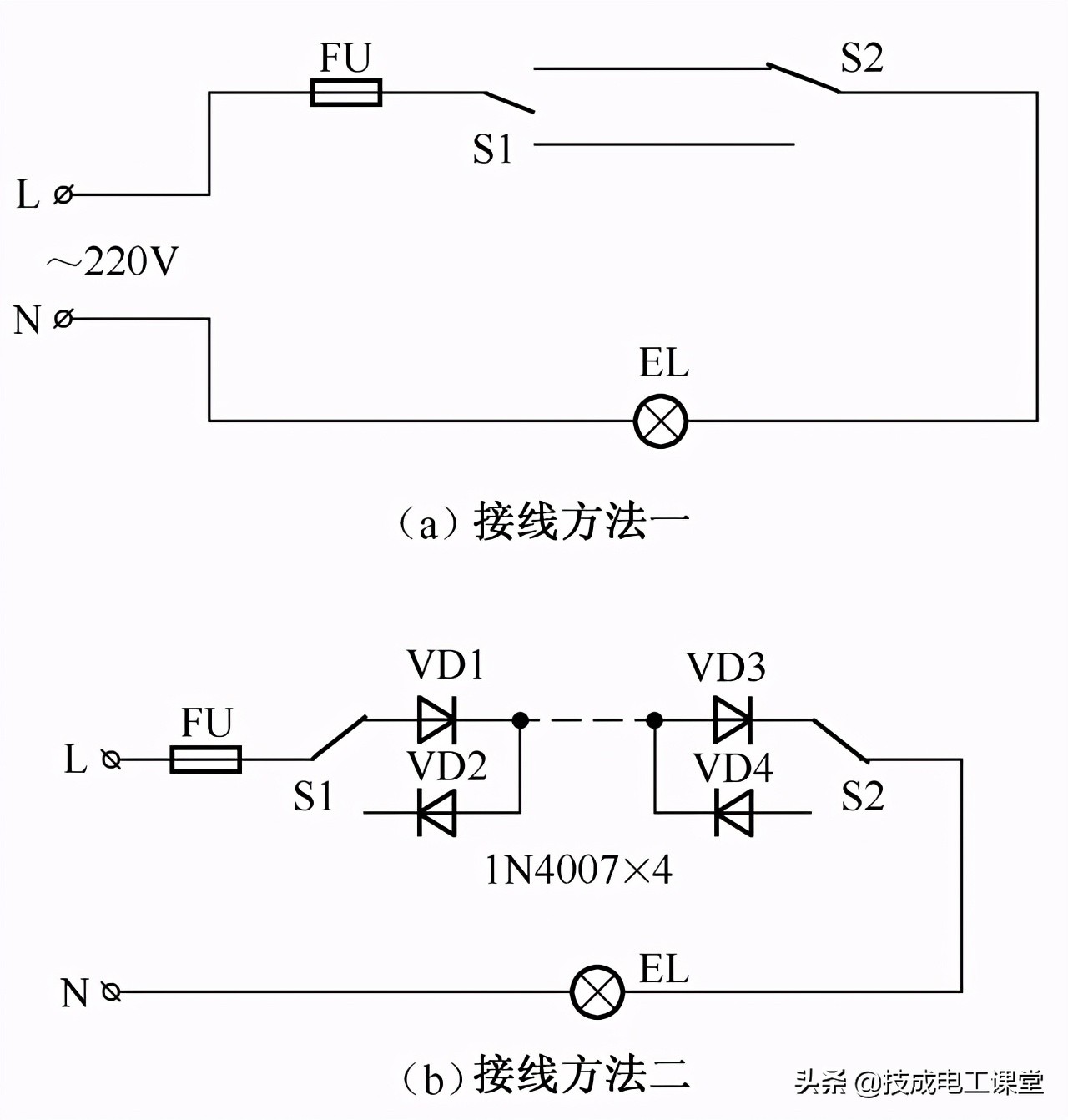

1、兩個雙連開關在兩地控制一盞燈電路

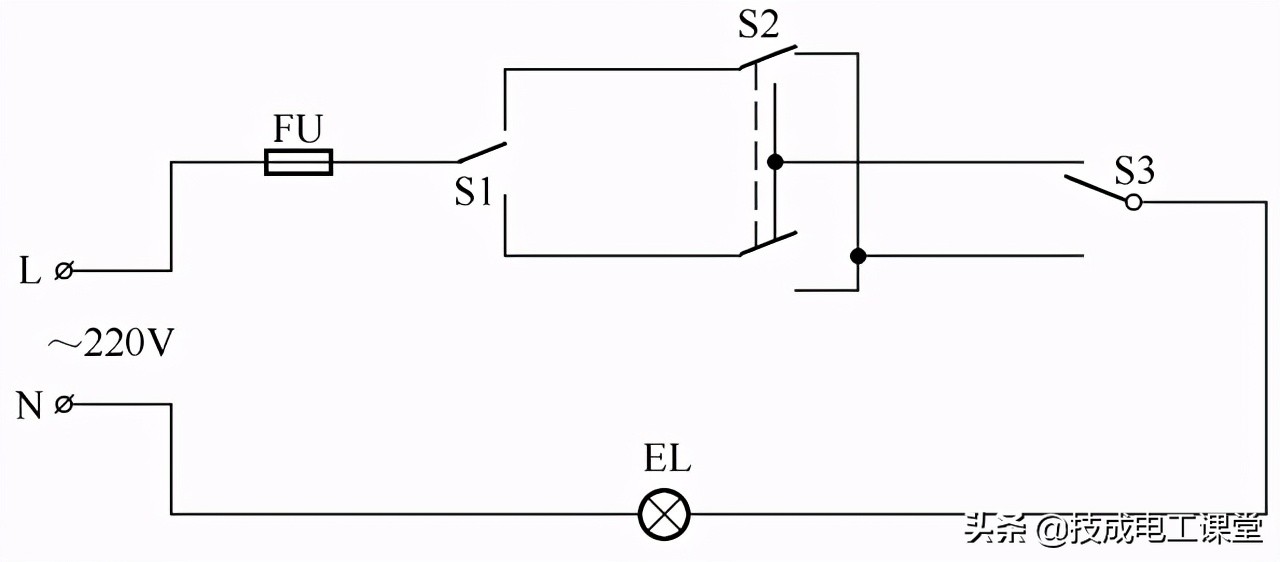

2、用三個開關控制一盞燈電路

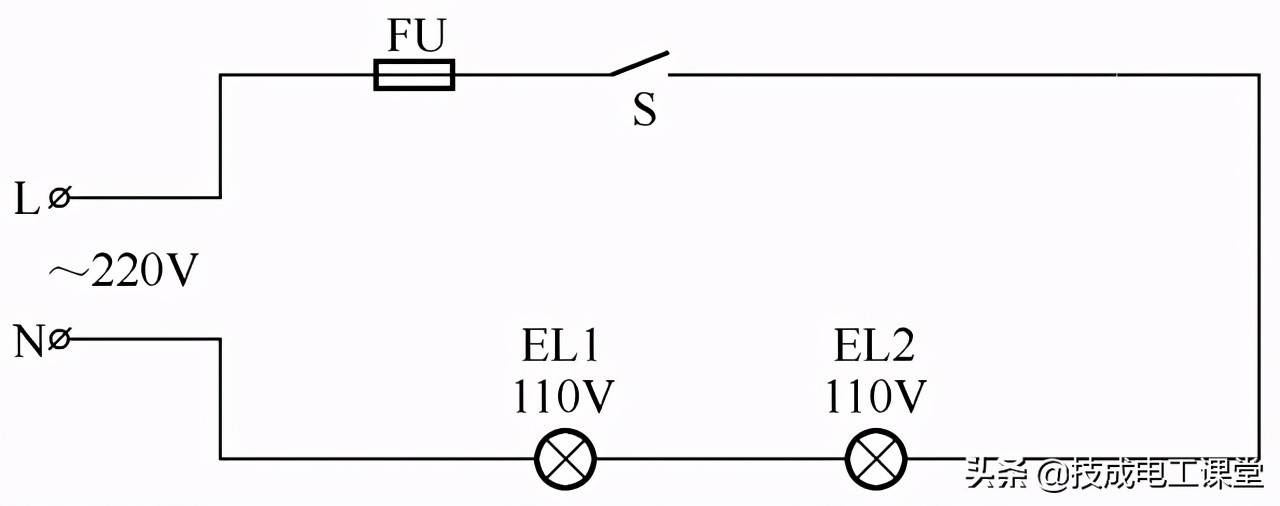

3、將兩個功率相同的110V白熾燈接在220V電源上使用的電路
4、低壓小燈泡在220V電源上使用的電路

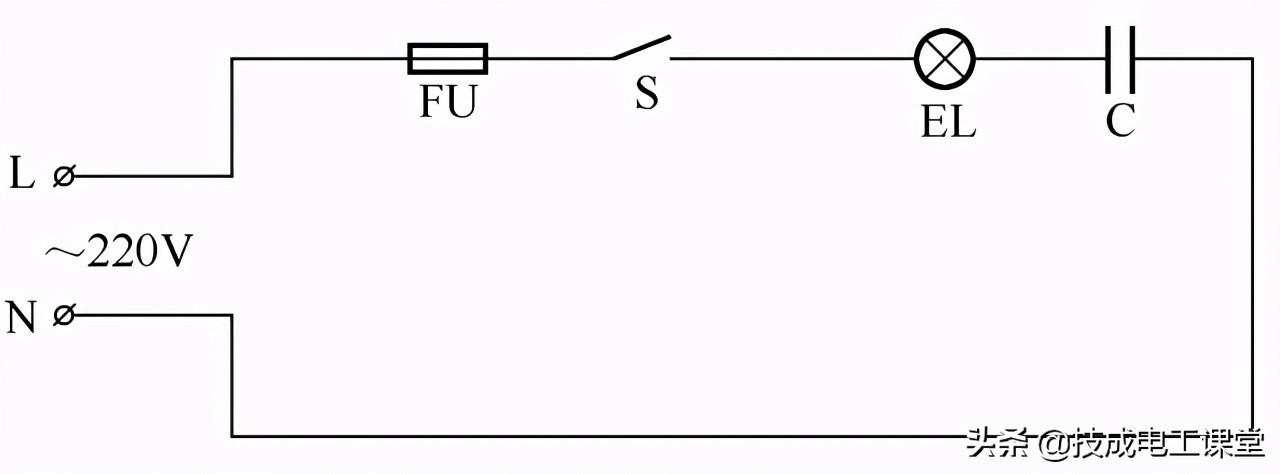

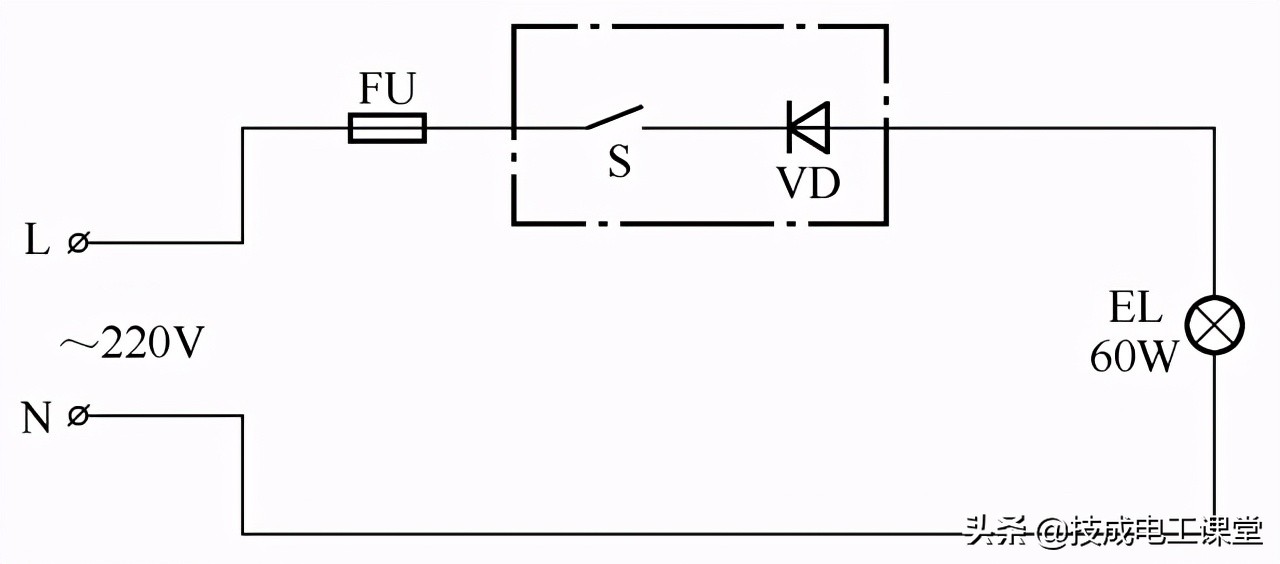

5、用二極管延長白熾燈壽命的電路

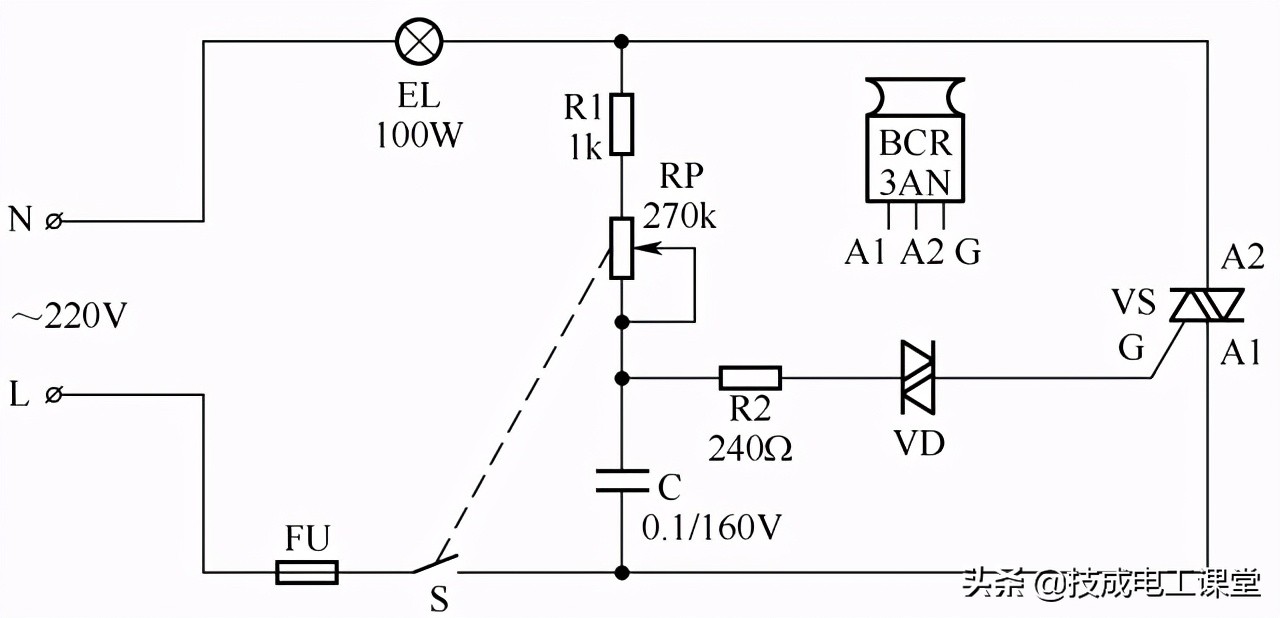

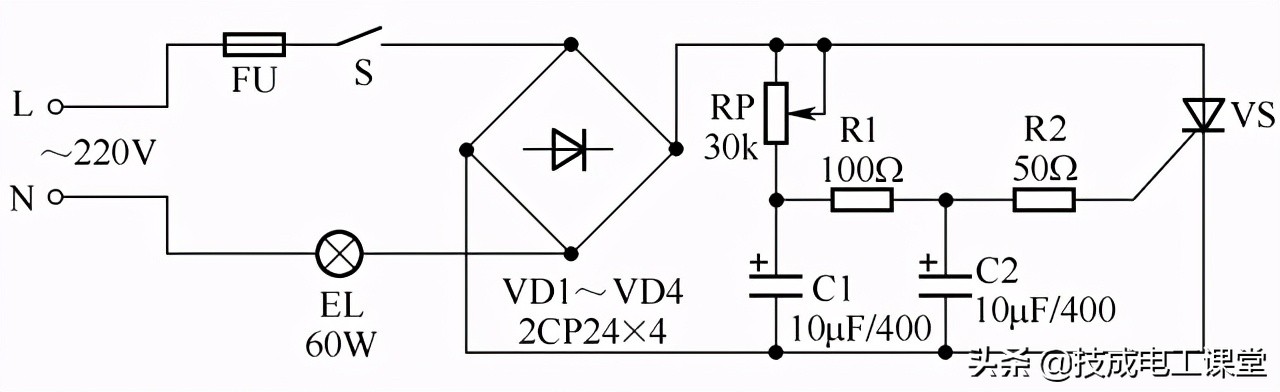

6、簡單的晶閘管調光燈電路

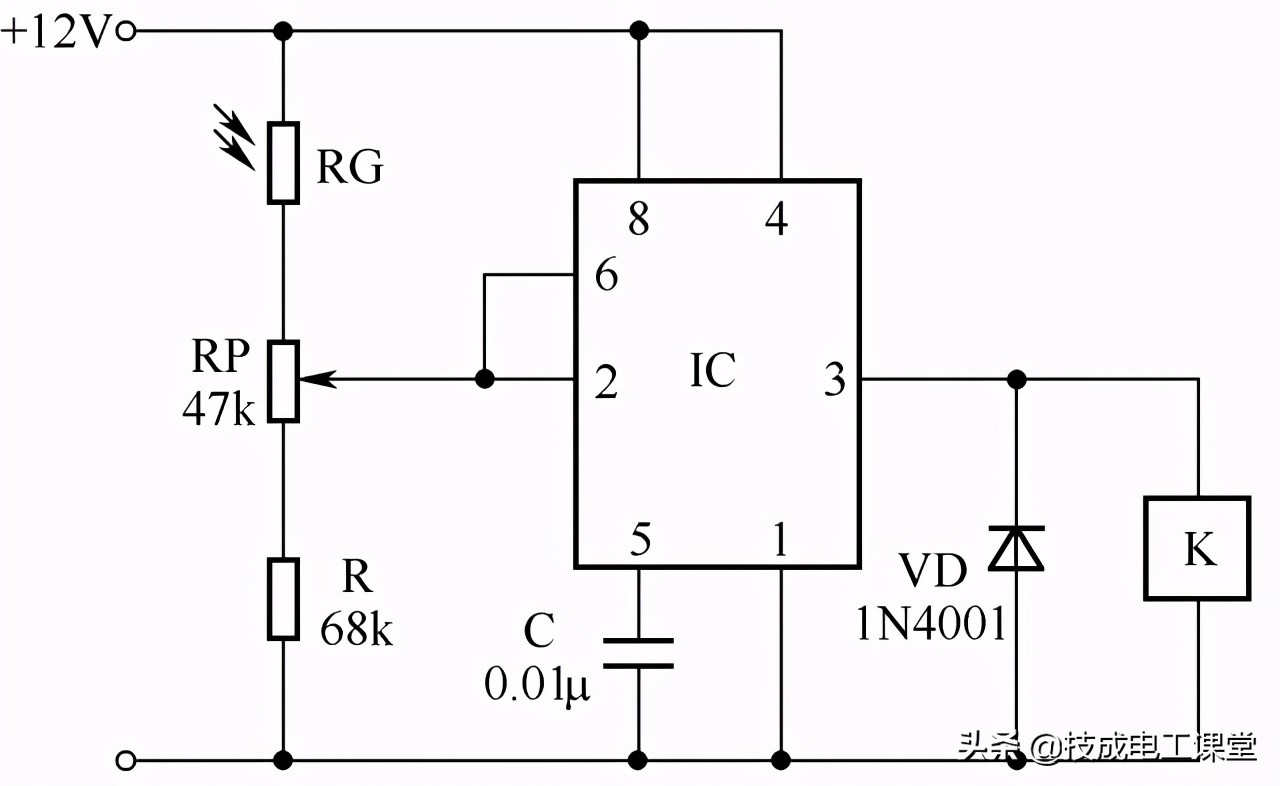

7、用555集成電路組成的光控等電路
8、無極調光臺燈電路

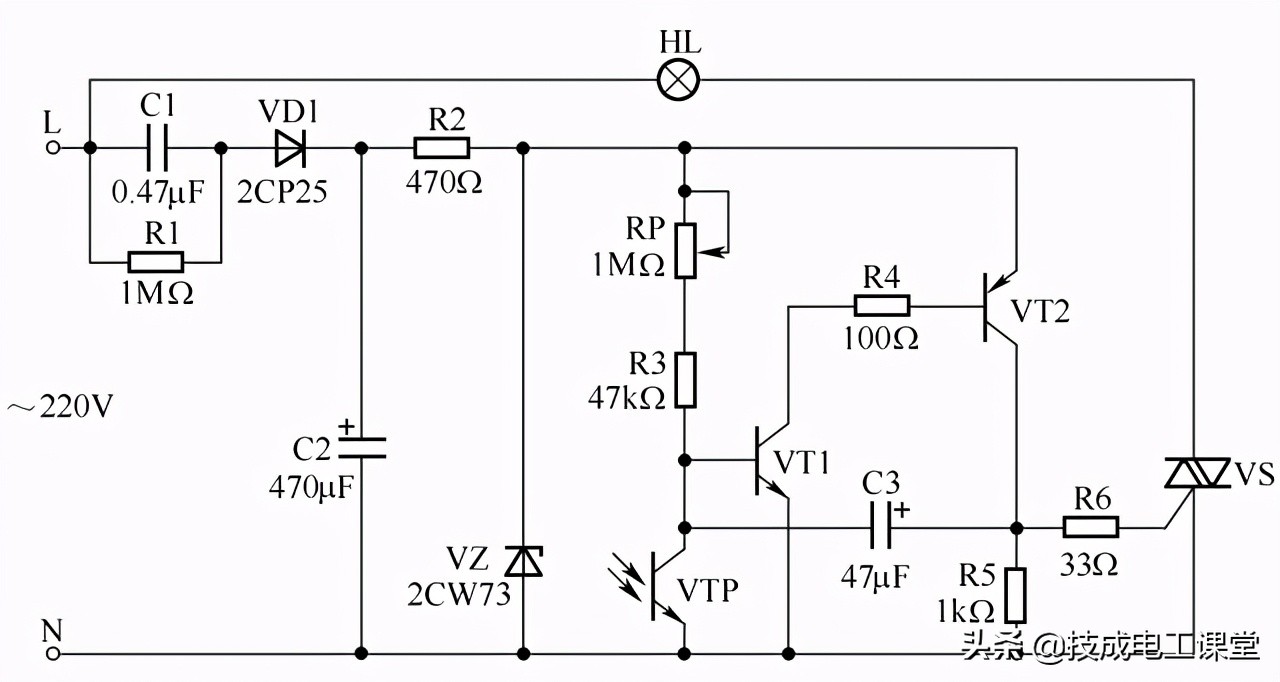

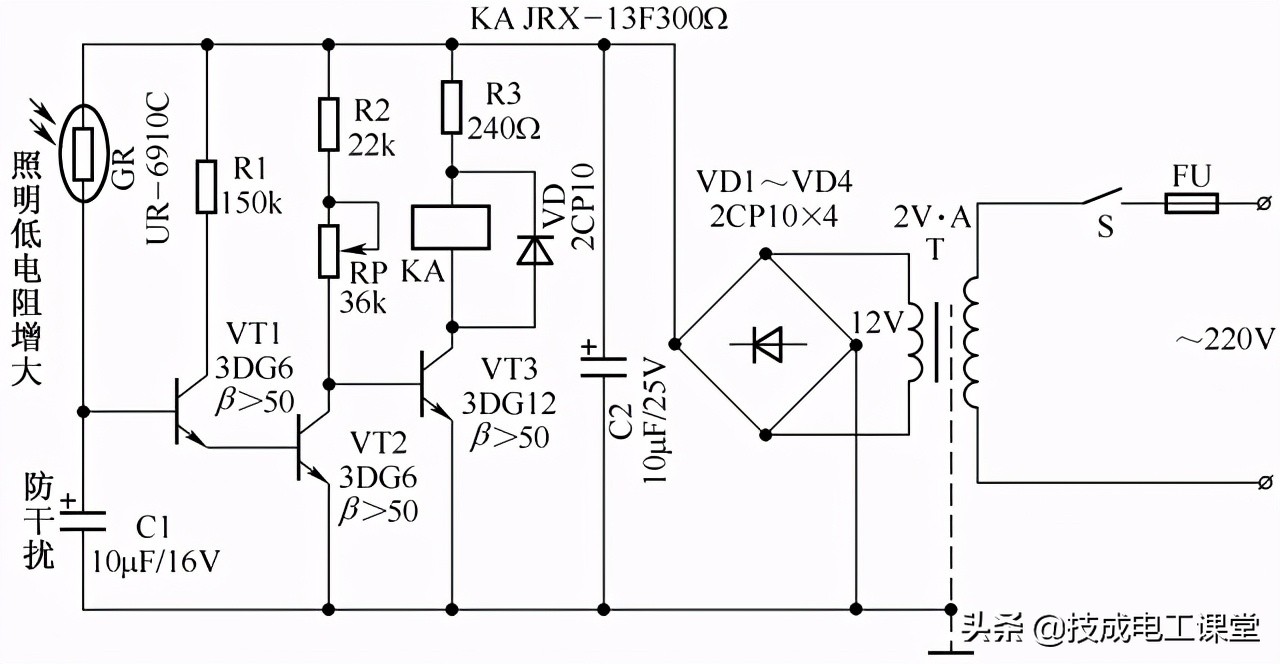

9、路燈光電控制電路
10、照明燈自動延時關燈電路
11、樓房走廊照明燈自動延時關燈電路

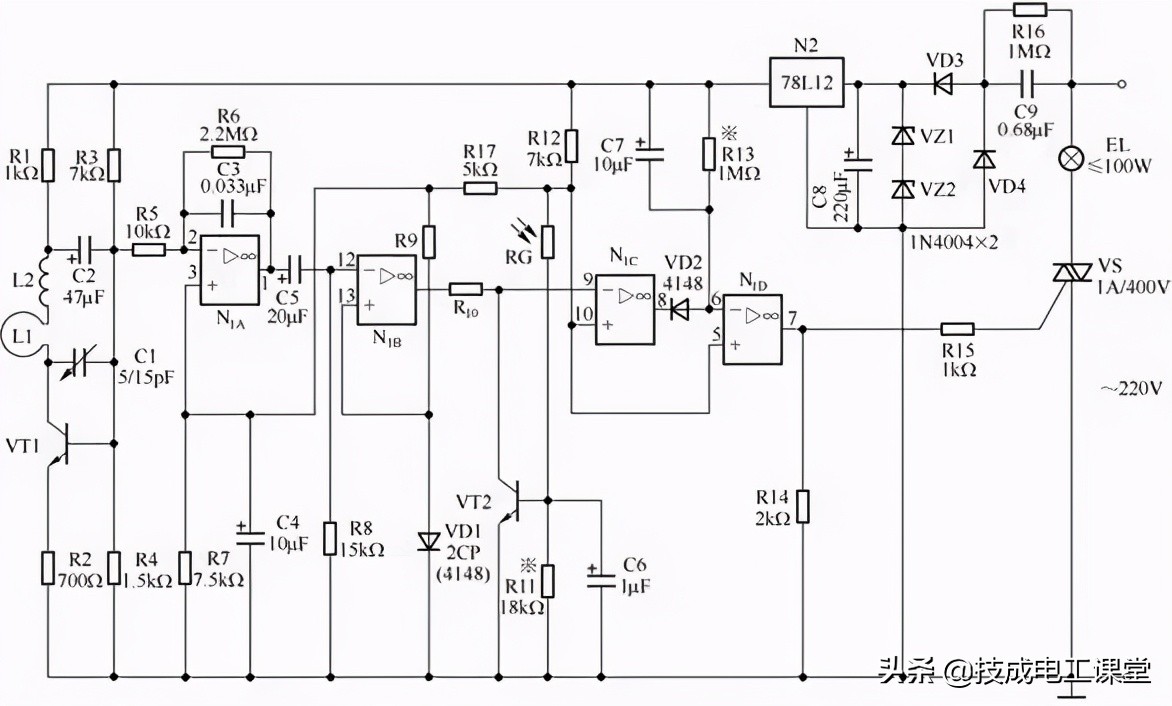

12、人體感應延時燈光控制電路

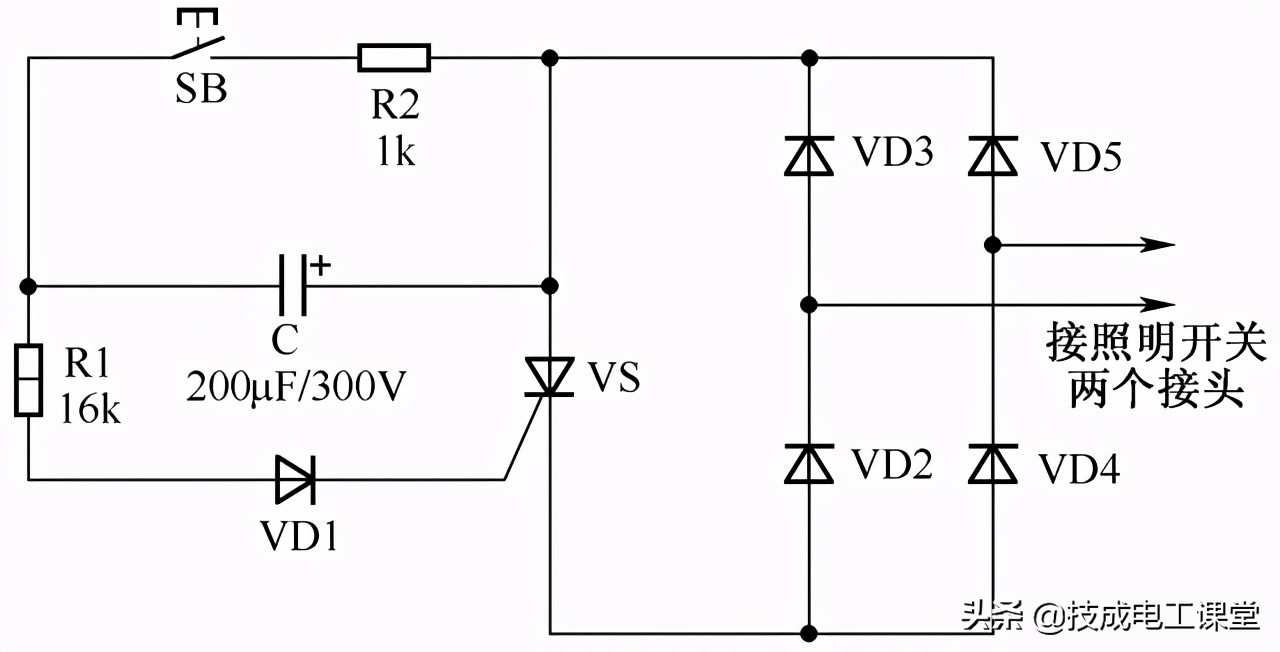

13、晶閘管自動延時照明開關電路

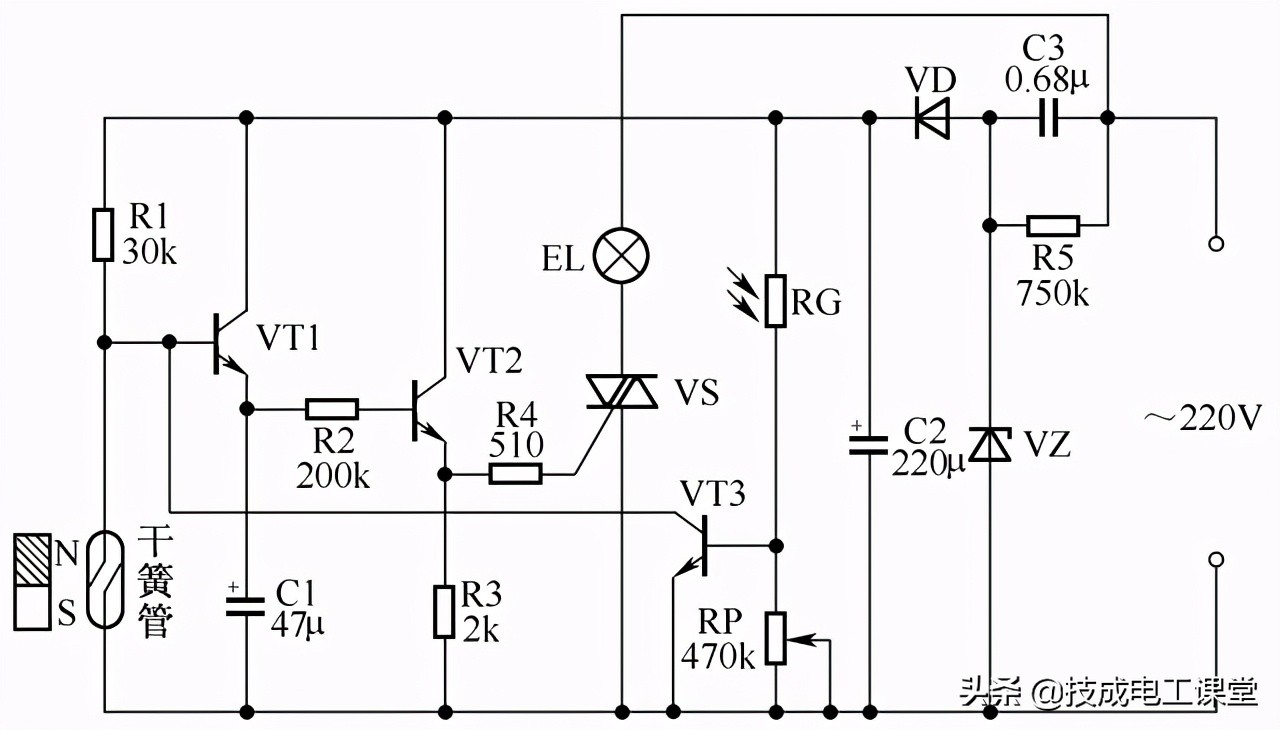

14、門控自動燈電路

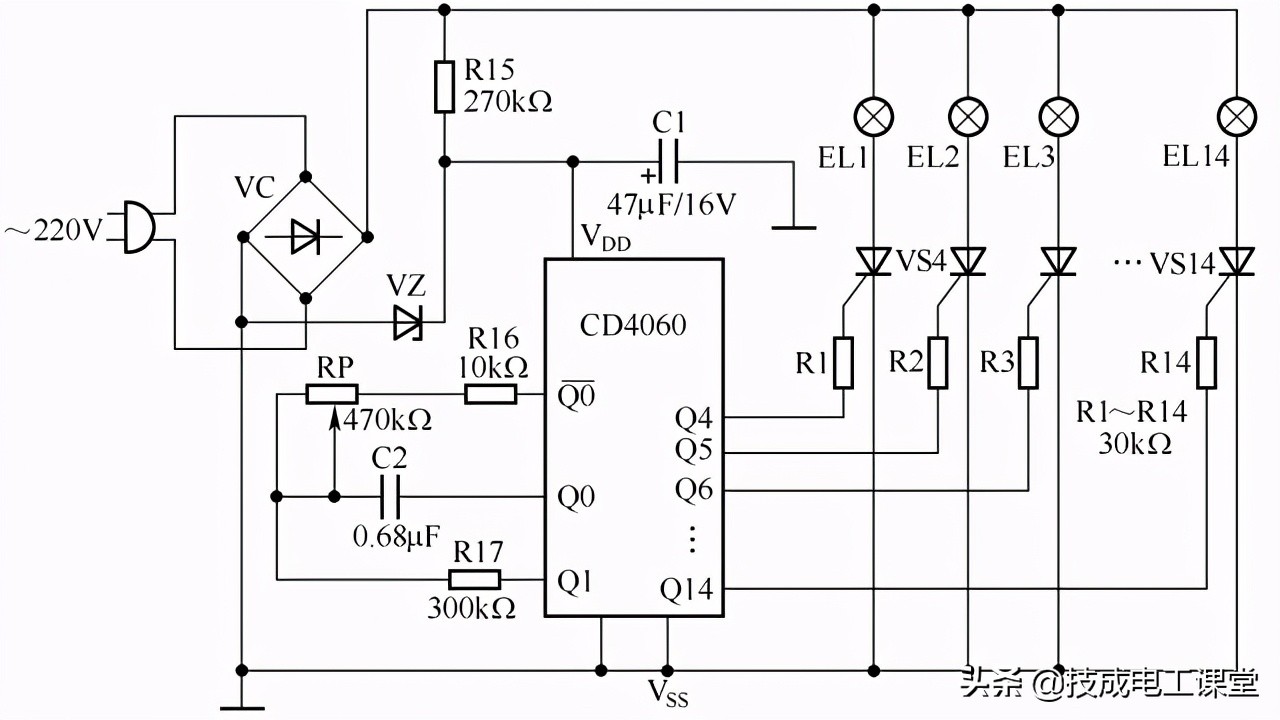

15、廣告創意16功能彩燈控制電路
16、簡易光控路障燈電路
17、自動調光燈電路
18、節日彩燈——滿天星霓虹燈電路

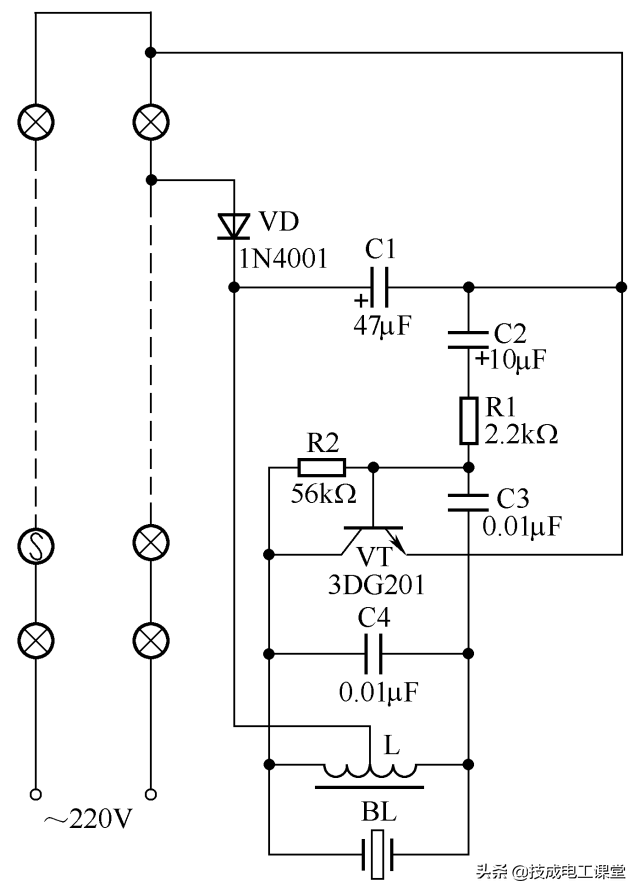

19、鳥鳴彩燈串電路

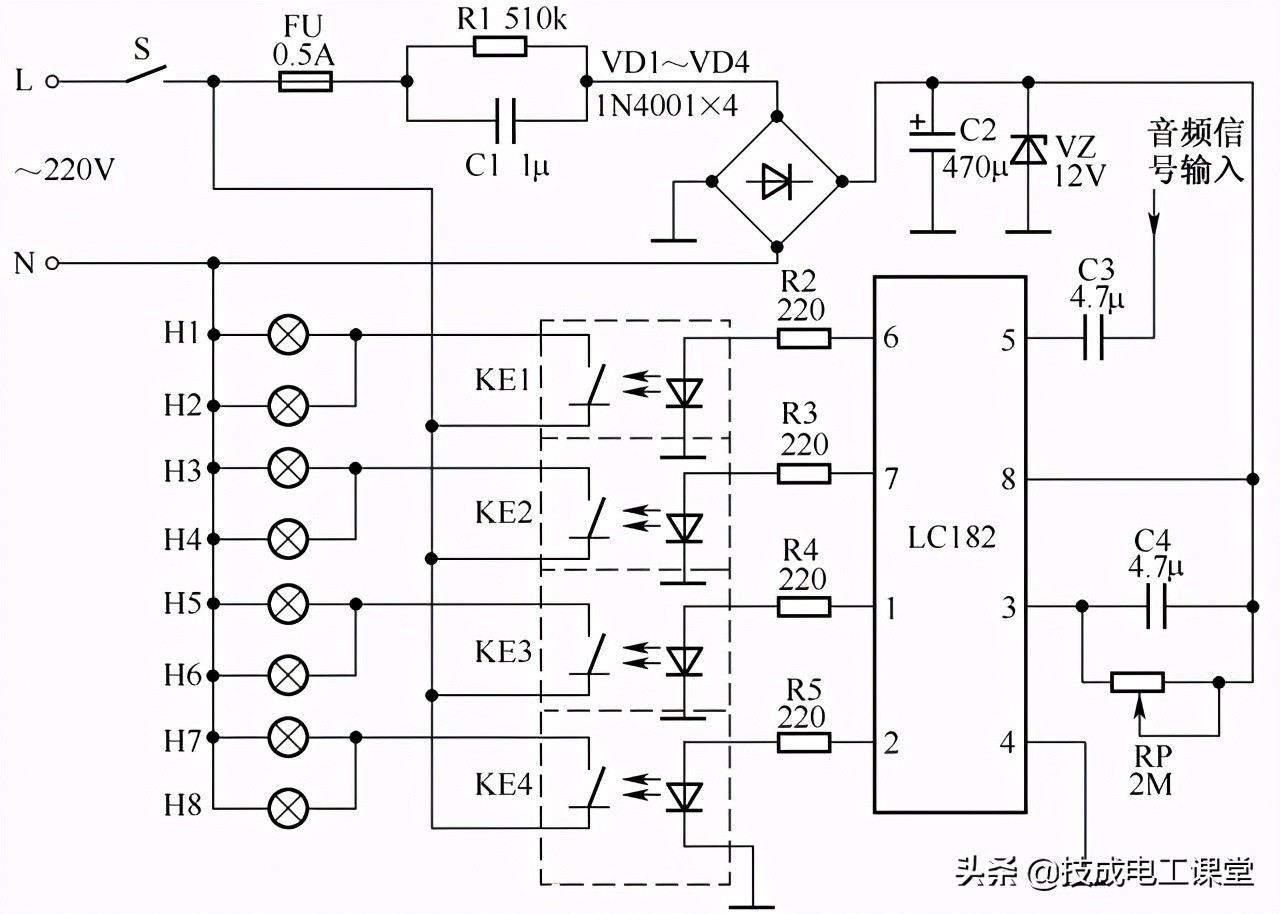

20、聲控音樂彩燈電路

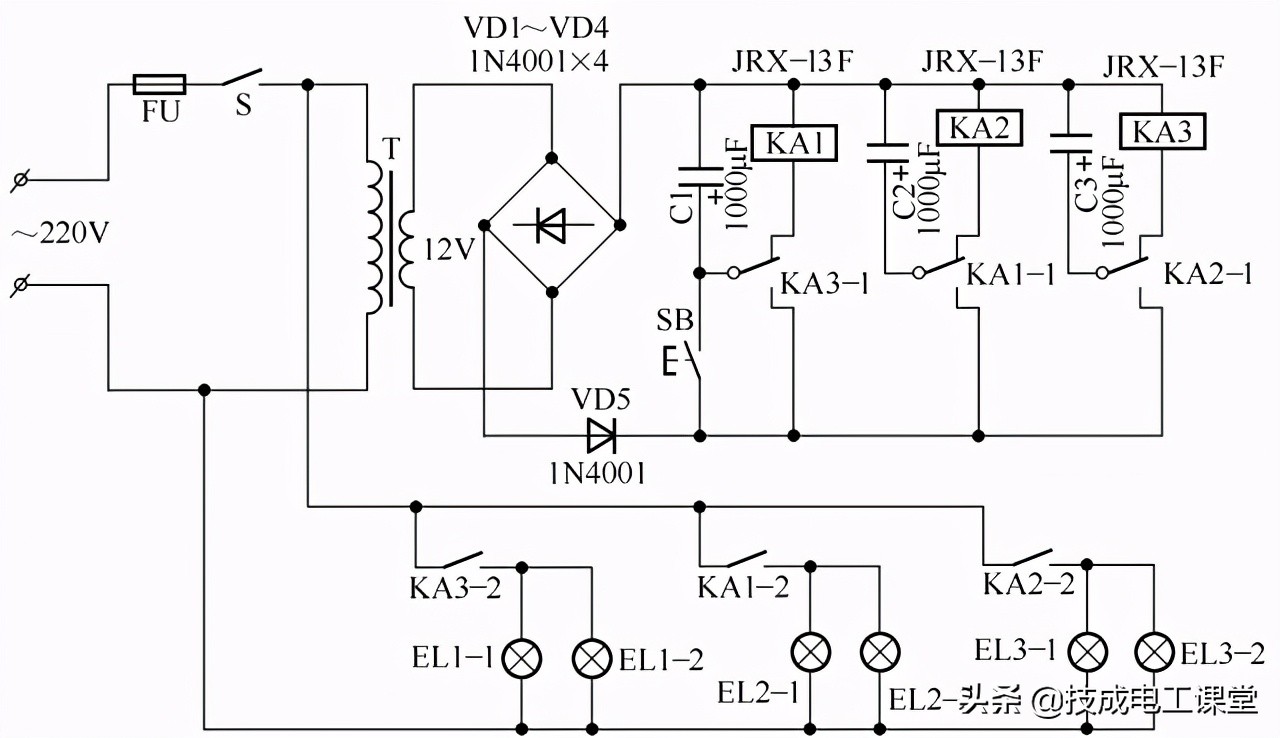

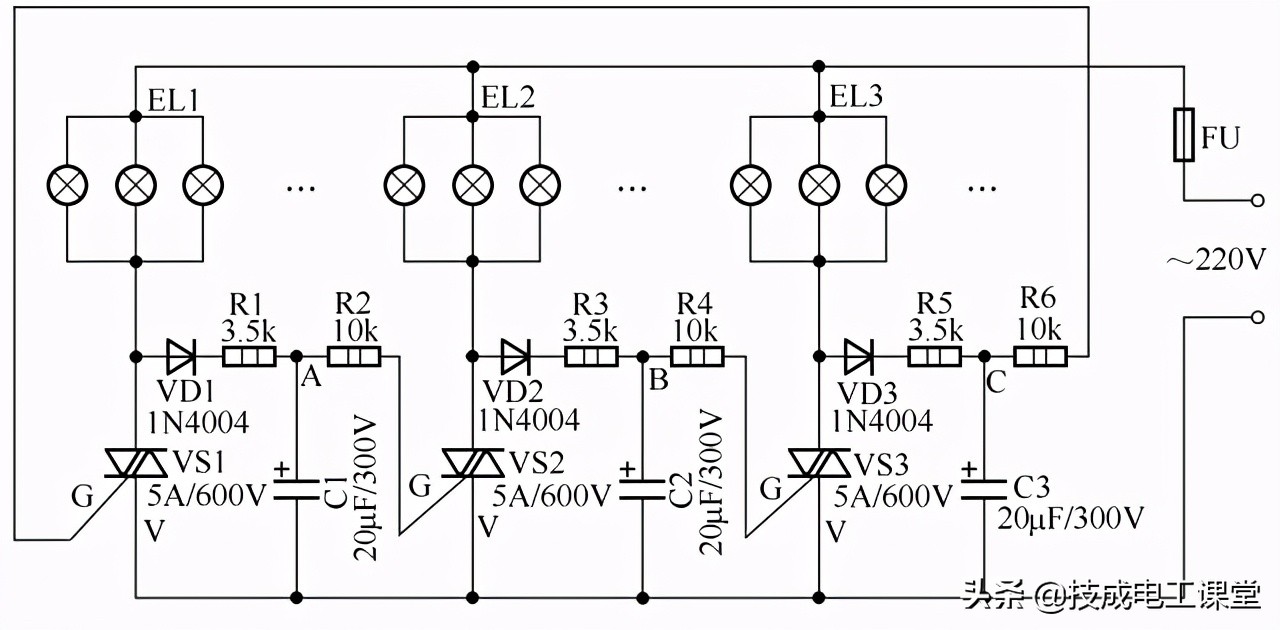

21、簡易流動閃光燈電路
22、大功率“流水式”廣告彩燈控制電路

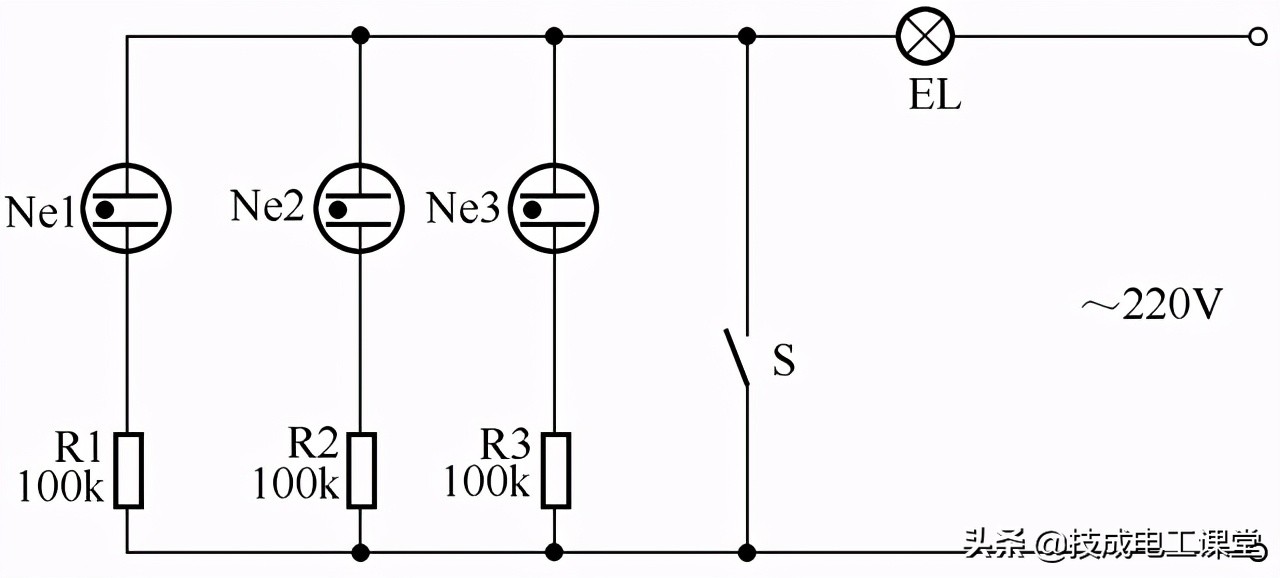

23、氖泡微光燈電路

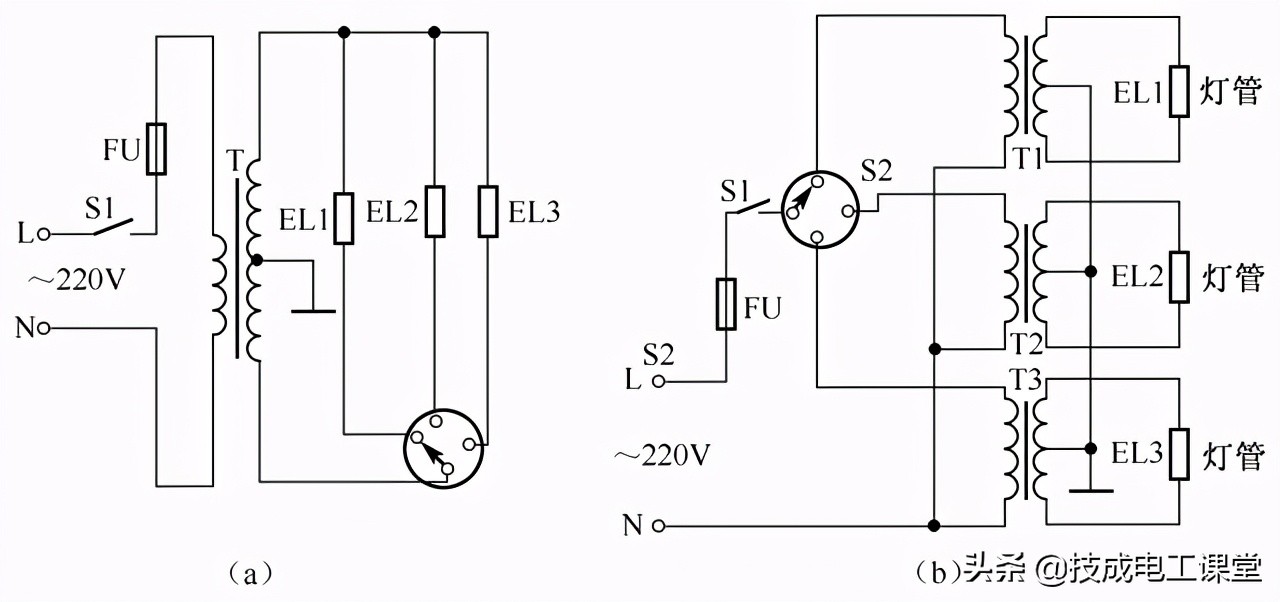

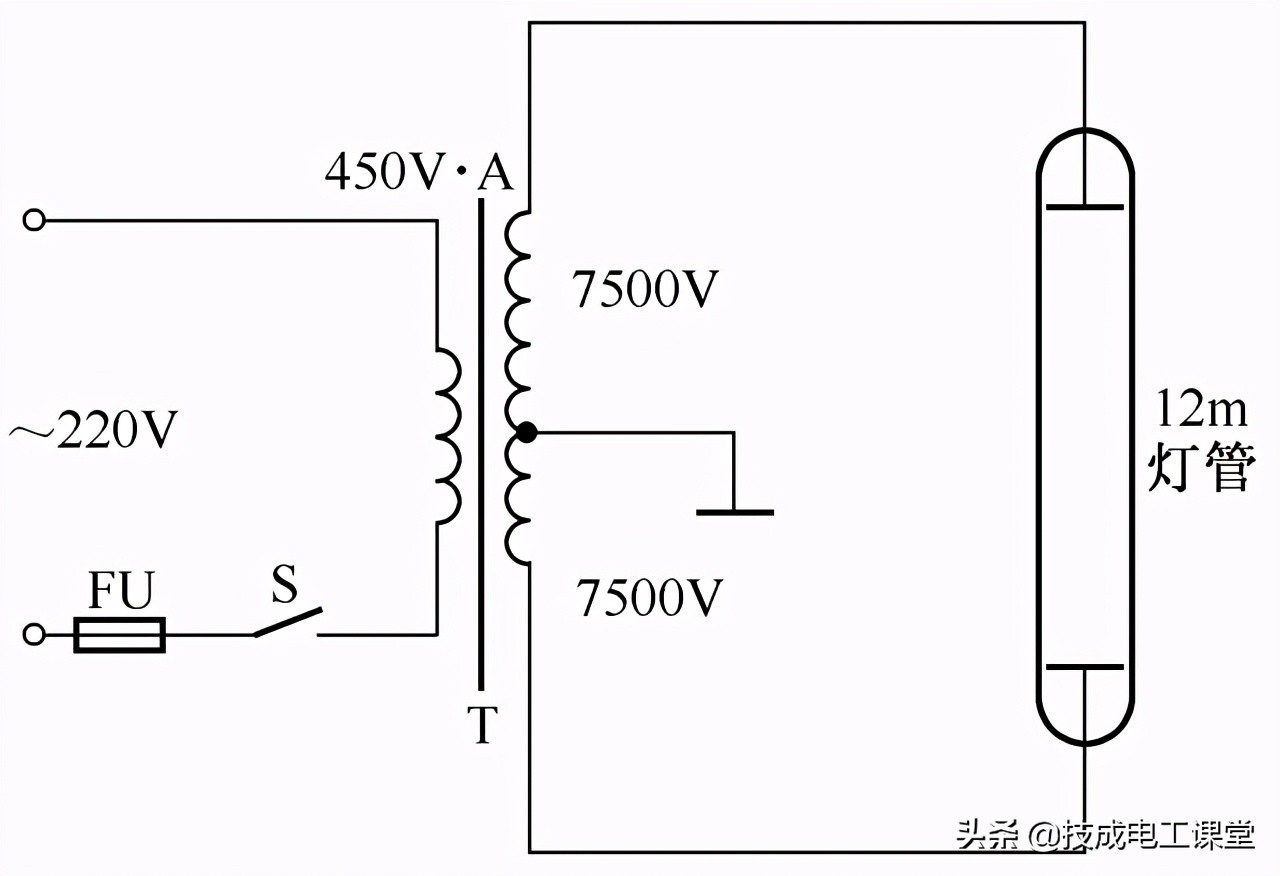

24、霓虹燈供電電路
25、霓虹燈閃光電路

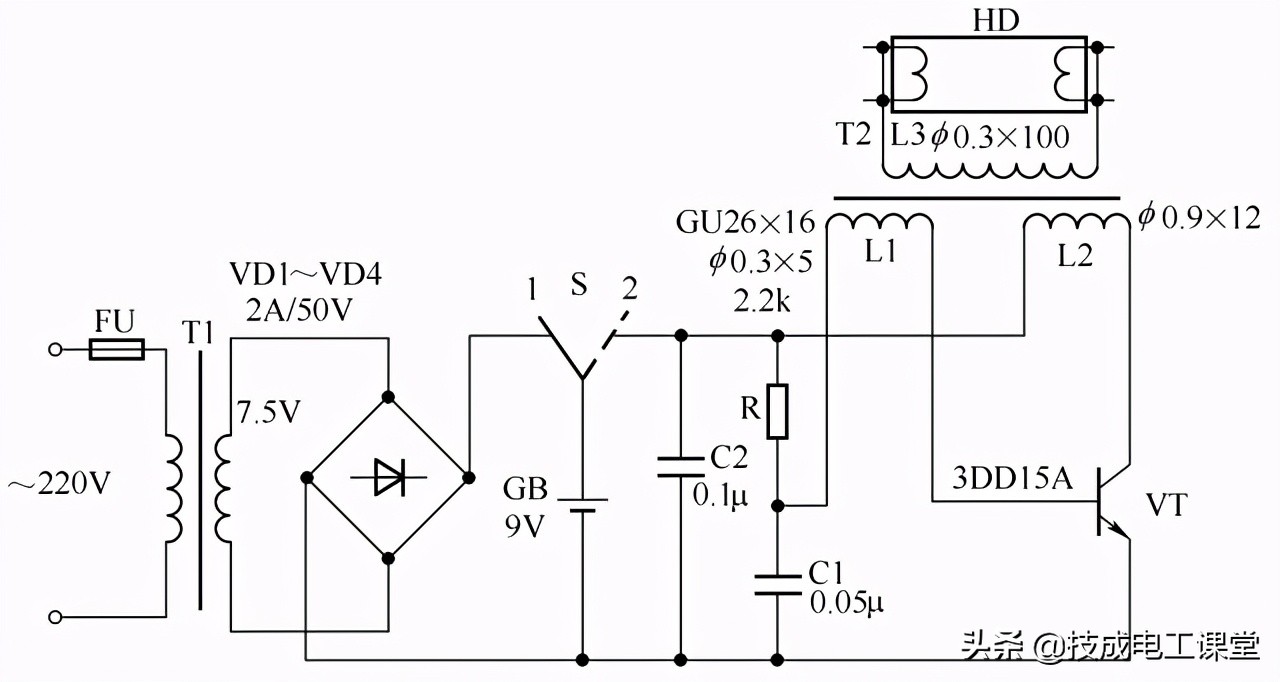

26、應急照明燈電路
27、微光調光定時有線遙控器電路

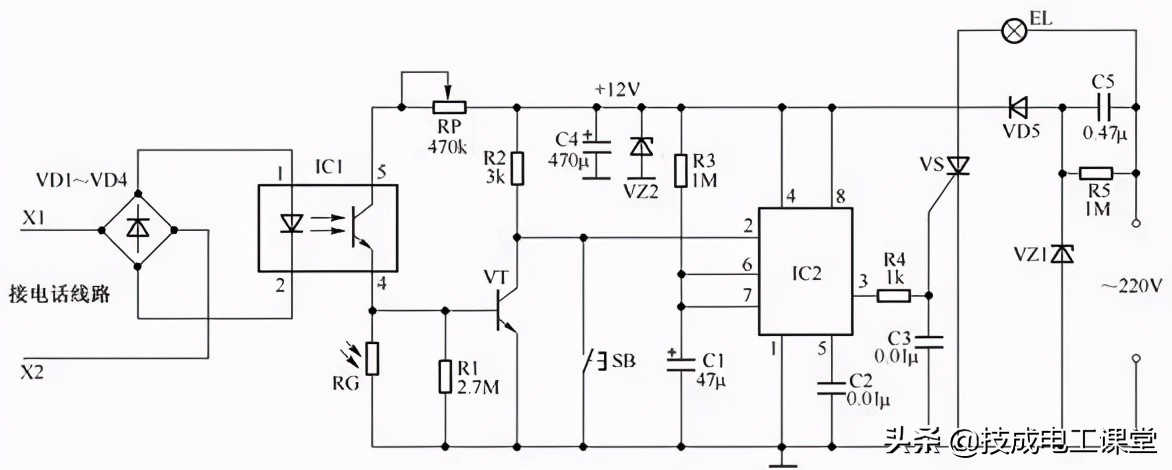

28、電話自控照明燈電路

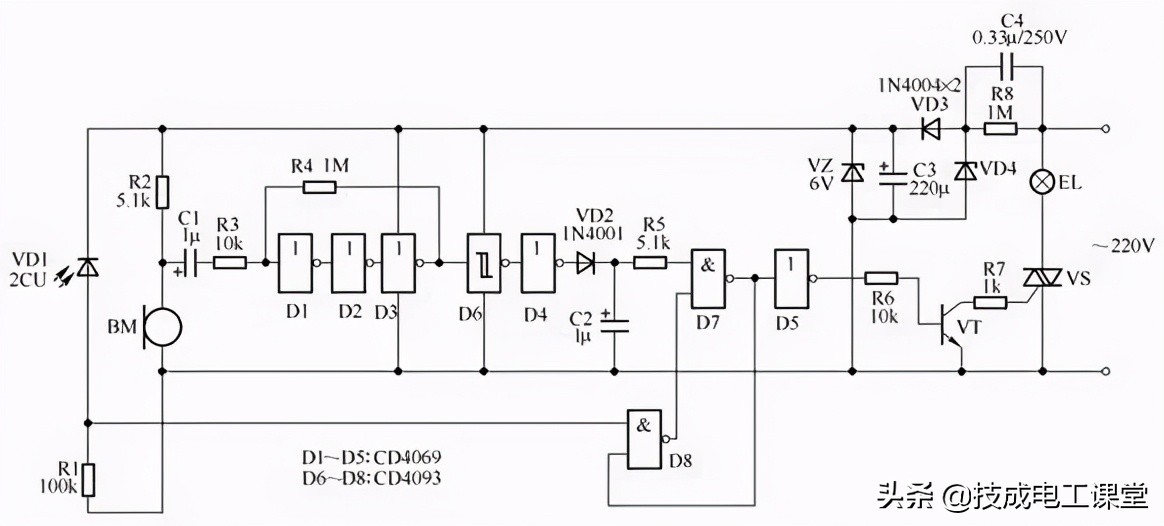

29、聲光控自動照明燈電路

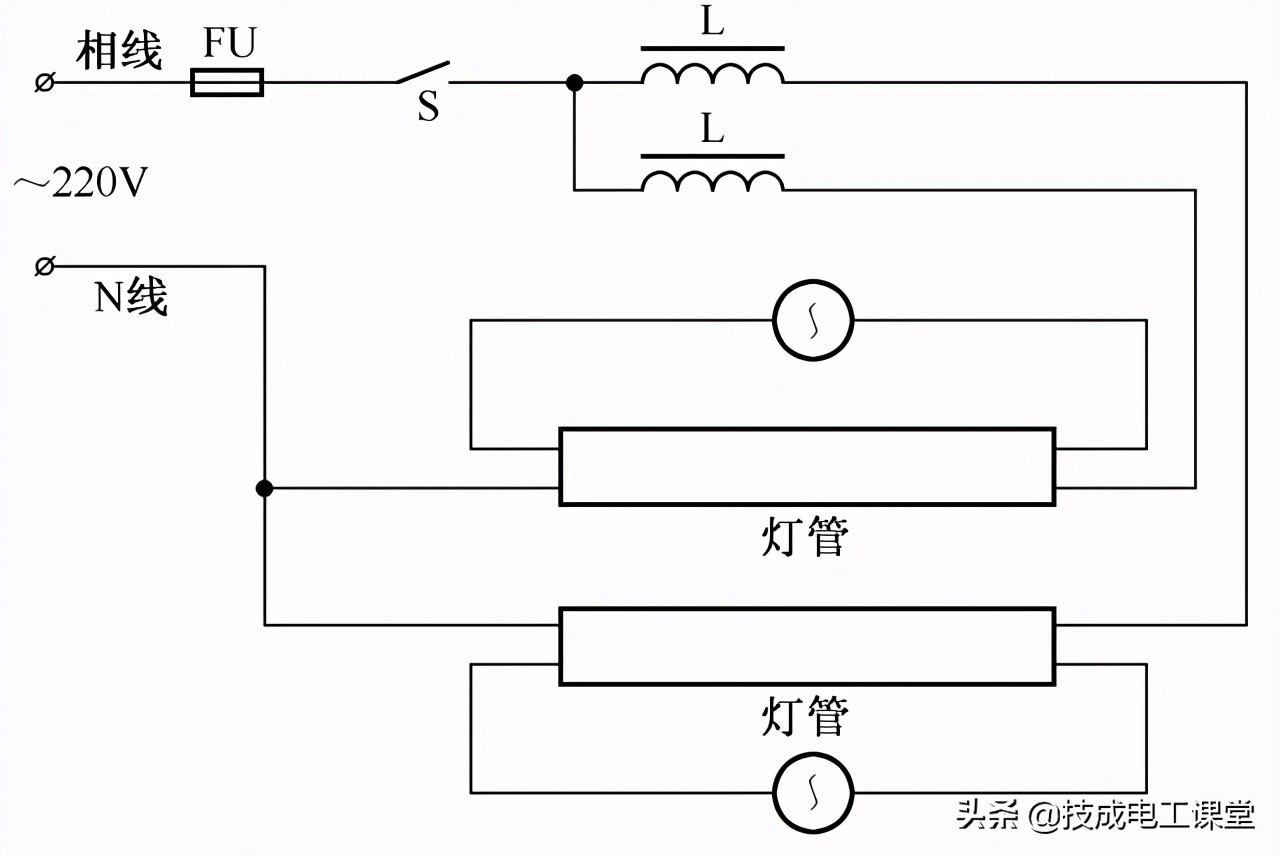

30、雙熒光燈戶外廣告雙燈管接線電路

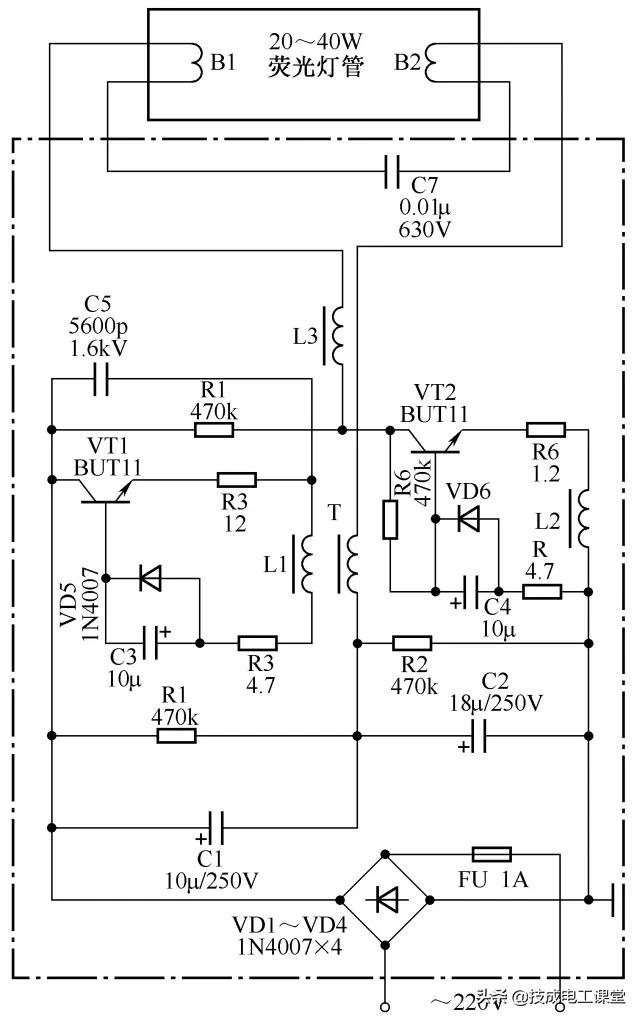

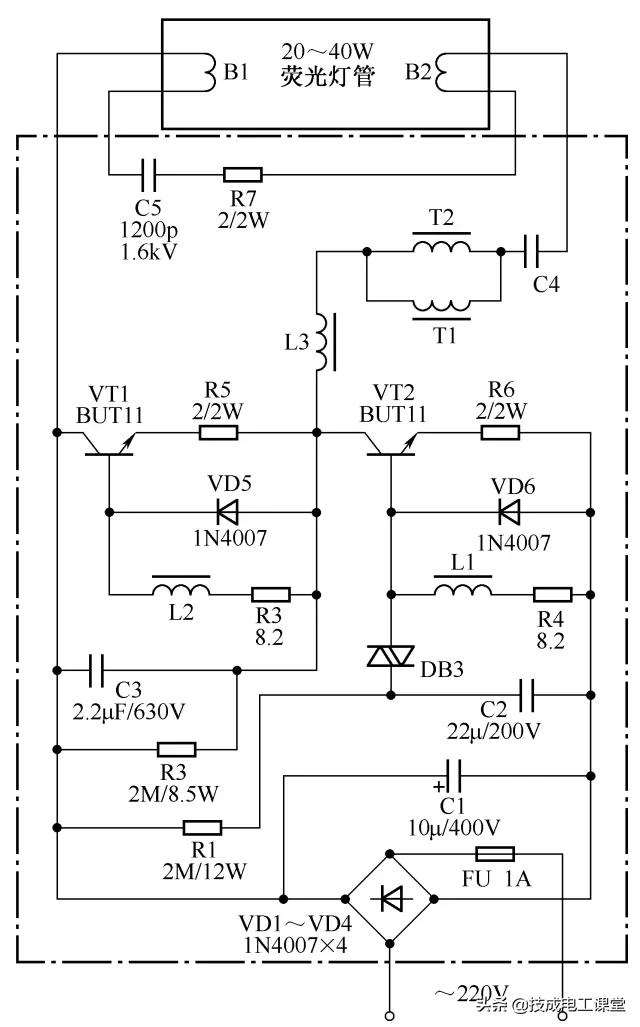

31、熒光燈節能電子鎮流器電路（之一）
32、熒光燈節能電子鎮流器電路（之二）

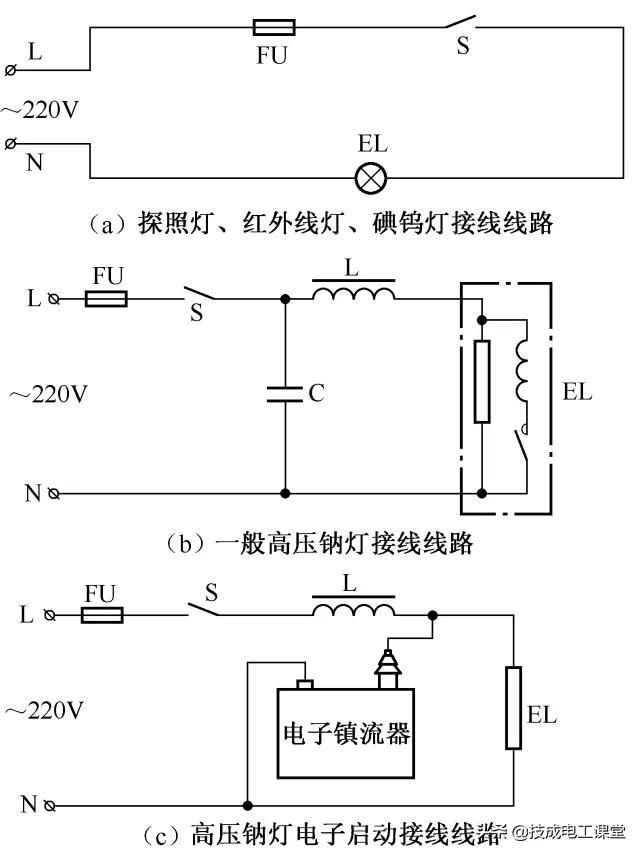

33、探照燈、紅外線燈、碘鎢燈、鈉燈接線電路

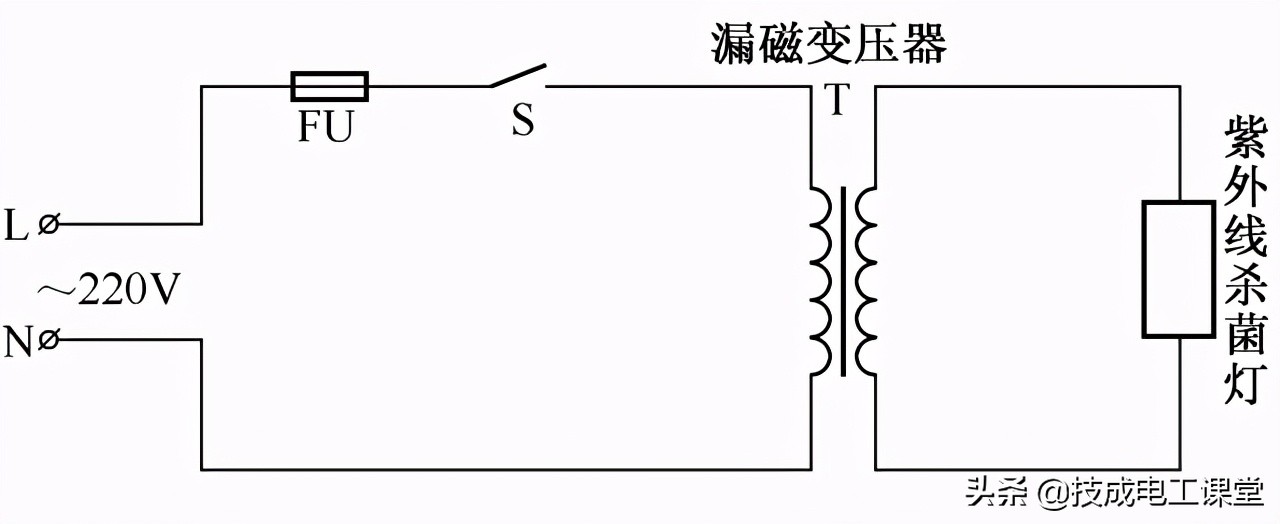

34、紫外線殺菌燈接線電路

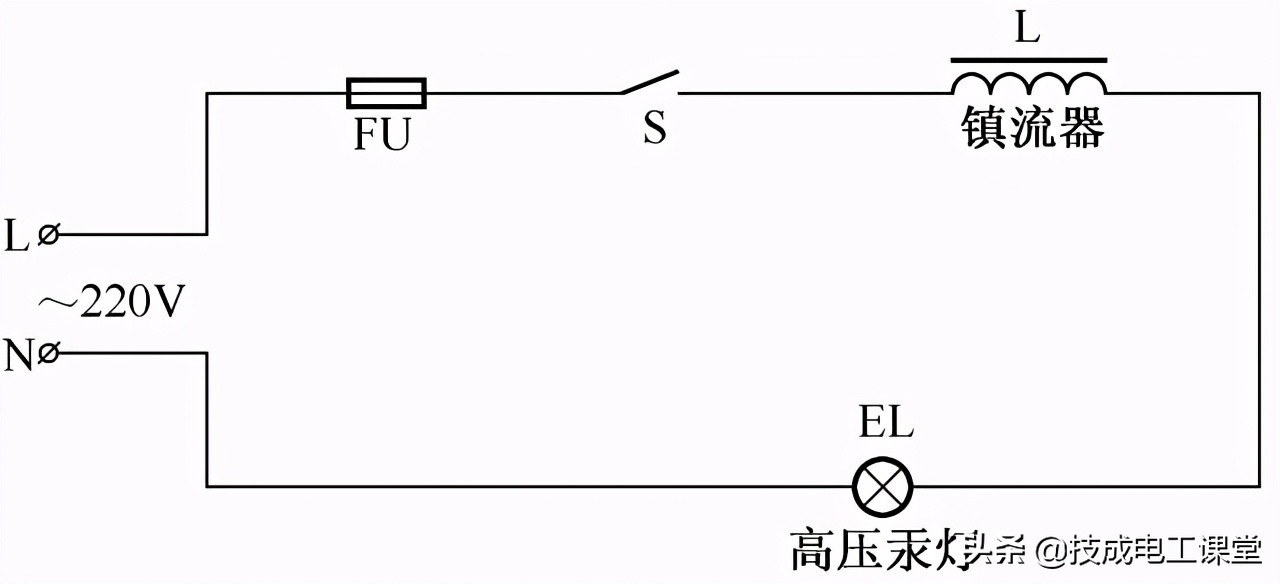

35、高壓汞燈接線電路

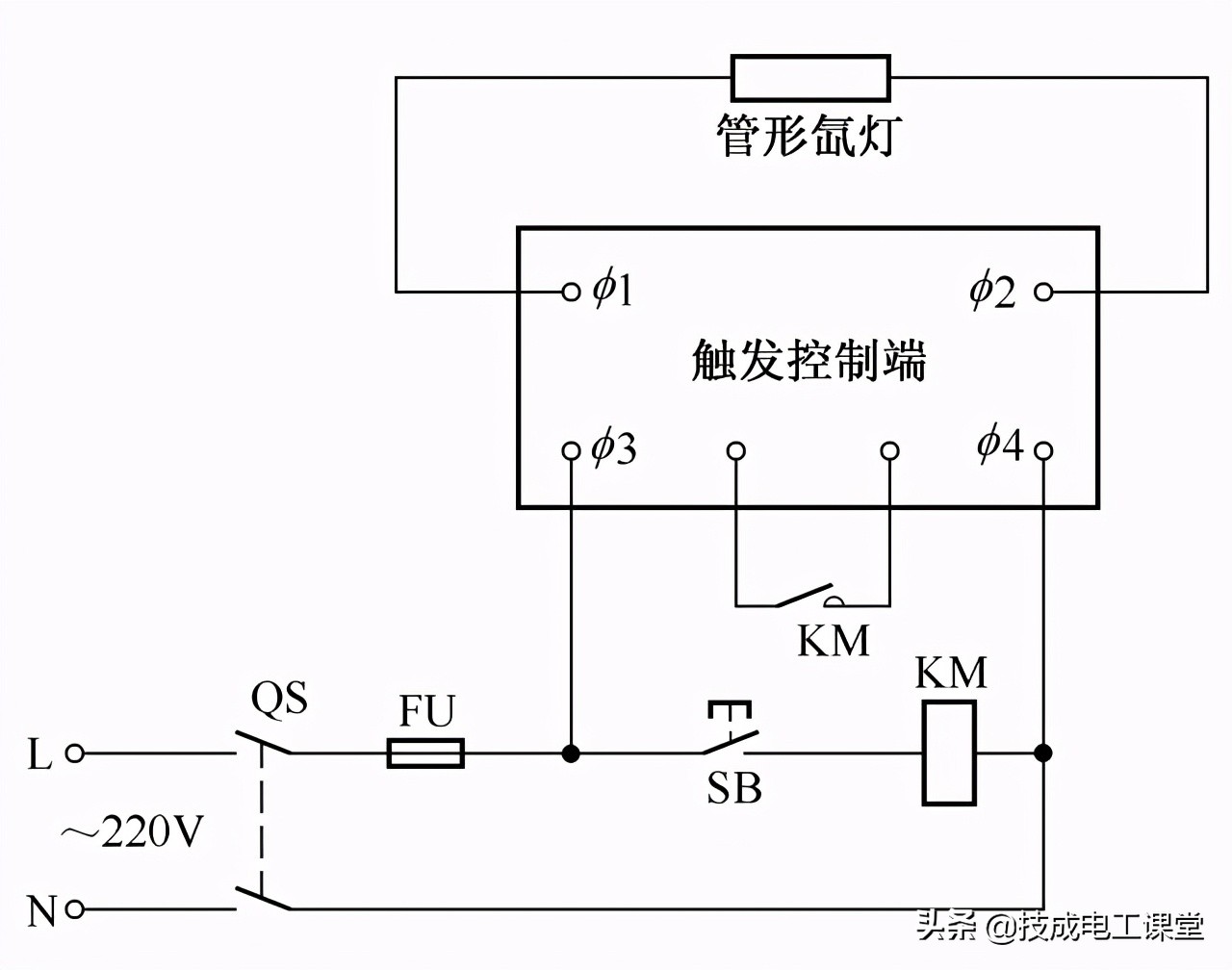

36、管形氙燈接線電路
