目前應用于高速領域的電機類型主要有感應電機、永磁電機、開關磁阻電機等， 每種電機類型又有不同的拓?fù)浣Y(jié)構。

1. 高速感應電機

我們知道，感應電機轉子結構簡單、轉動慣量低， 并能在高溫和高速的條件下長時間運行， 因此感應電機在高速領域應用比較廣泛 。

國內外最大功率的高速感應電機為15MW， 轉速為20000 r/min， 是ABB公司 在2002年研制的， 采用的是實心轉子結構; 高速感應電機最大速度為180000 r/min， 功率為10kW， 采用磁懸浮軸承， 實心轉子結構， 線速度為219m /s， 電機的效率約為85% 。

國內對高速感應電機的研究相對滯后（貌似電機這塊，國內沒有幾個不滯后的）， 其中重慶德馬電機研制了一系列高速感應電機， 海軍工程大學 、沈陽工業大學 、哈爾濱工業大學以及浙江大學（沈建新老師團隊）等針對高速感應電機開展了許多研究工作，海軍工程大學對 2. 5 MW 高速感應電機開展了研究，重慶德馬電機研制了100kW、25000r/min 高速感應電機， 國內高速感應電機的發展水平遠低于國外。

2 .內轉子高速永磁電機

我們也知道，永磁電機具有效率和功率因數高及轉速范圍大等優點， 因此其在高速應用領域倍受青睞。相對于外永磁轉子電機， 內轉子永磁電機具有轉子半徑小及可靠性強的優點， 成為高速電機的首選。

內轉子高速永磁電機的最大功率已達8MW，轉速15000r /min， 為面貼式永磁轉子， 采用碳纖維保護套捆扎; 最高轉速的永磁電機為500000r/min，功率為1kW， 轉子表面線速度為261m /s，采用合金保護套。國內對高速永磁電機的研究主要集中在浙江大學、沈陽工業大學、哈爾濱理工大學、哈爾濱工業大學、西安交通大學、南京航空航天電機、東 南 大學、北京航空航天大學、江蘇大學、北京交通大學、廣東工業大學、南車株洲電機有限公司等， 他們對高速電機的設計特點、損耗特性、轉子強度與剛度計算以及冷卻系統設計與溫升計算等方面開展了相關的研究工作， 并制作了不同功率等級和轉速的高速樣機。

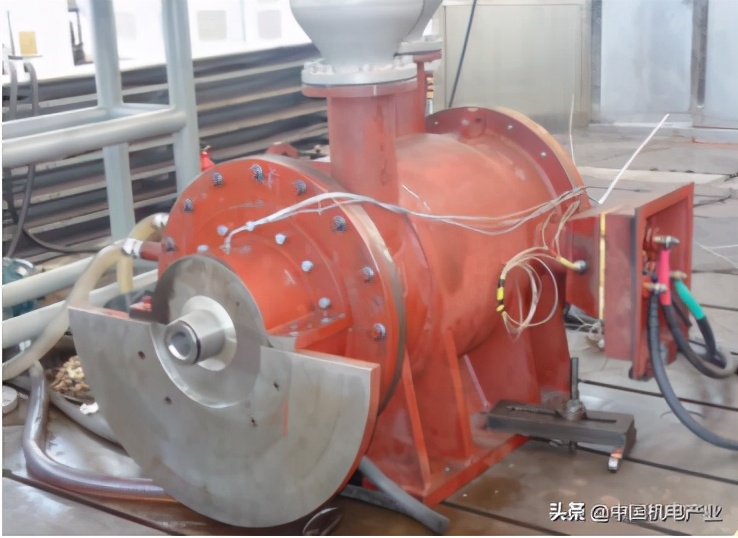

沈陽工業大學與江蘇航天動力機電有限公司合作， 已研制了 1120 kW、18000r/min 的高速永磁電機，如圖所示， 該電機采用面貼式永磁轉子結構， 轉子表面線速度為180m /s， 采用碳纖維保護措施。

浙江大學對2.3 kW、150000 r /min的高速永磁無刷直流電機開展了深入研究（深入一般是有幾個博士在做），并制作了樣機; 廣東工業大學對0.6 kW，200 000 r /min 的高速永磁無刷直流電機進行了理論分析。但國內對高速永磁電機的研制多集中在500kW 以下的中小功率和中低轉速階段， 對大功率尤其是兆瓦級和超高轉速永磁電機的研究還較少。高速永磁電機有面貼式( SPM) 和內置式( IPM) 兩種轉子結構。除少數采用內置式轉子結構外，其余多采用面貼式永磁轉子結構。

3.高速開關磁阻電機

開關磁阻電機以結構簡單、堅固耐用、成本低廉以及耐高溫等優點而備受矚目， 在高速領域的應用日益廣泛。

高速開關磁阻電機目前 最大功率為250 kW( 轉速 22 000 r /min) ，最高轉速為 200 000 r /min( 功率 1 kW) 。南京航空航天大學 、北京交通大學、湖南工業大學 、華中科技大學等對高速開關磁阻電機開展了相關研究工作， 其中南京航空航天大學研制了1 kW，130000 r /min的開關磁阻電機。

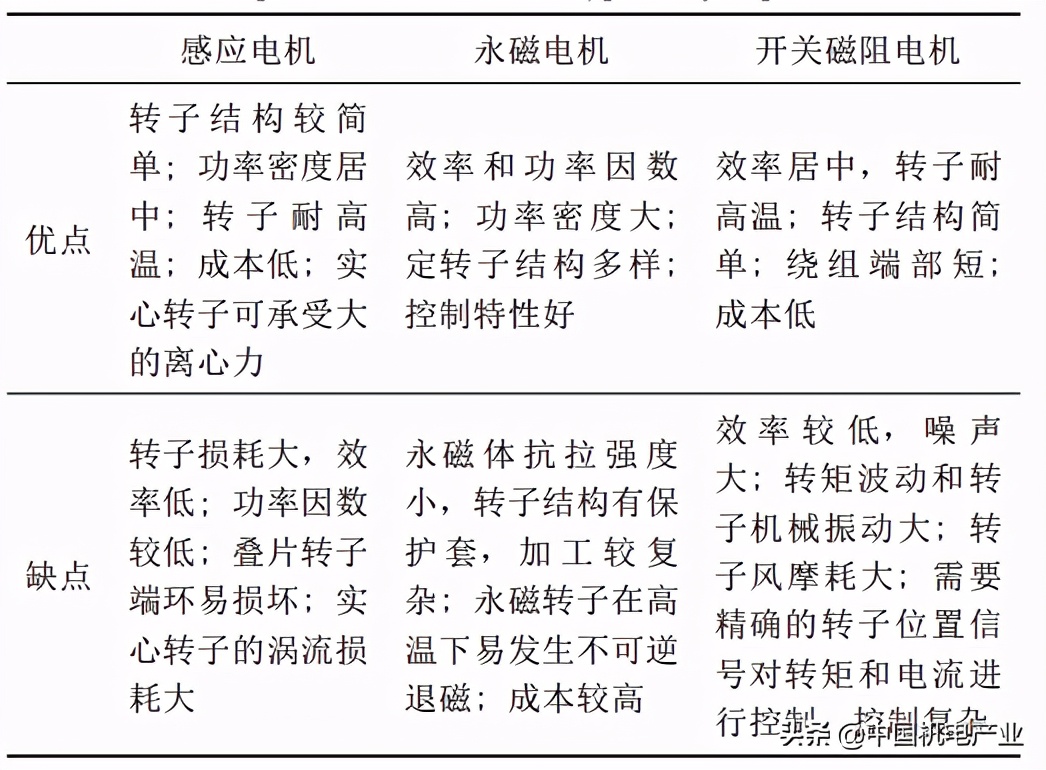

最后對三種主要類型的高速電機優缺點總結一下：

經過不斷的的發展， 國外對高速電機的研究已具備了相當?shù)幕A(chǔ)， 產業化勢頭良好。國內對高速電機的研究基礎還較薄弱， 產業化水平較低， 國內對高速電機的研制多集中在中小功率和較低轉速的范圍內， 與國外尚有較大差距。
