21世紀金屬材料——鈦合金

鈦是20世紀50年代發展起來的一種重要的結構金屬，相比于誕生6000年的銅，誕生4000年的鐵，誕生100年的鋁，鈦是一種非?！澳贻p”的金屬。鈦合金因具有強度高、質量輕、耐蝕性好、耐熱性高等優點，被廣泛用于各個領域，也被冠以“21世紀金屬材料”之名。

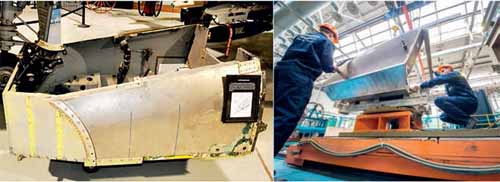

從A-10（左圖）到蘇-25、蘇-34（右圖），它們作為對地攻擊機型，飛行員的座艙周圍都采用了鈦合金裝甲來防護，也因此得名“鈦合金澡盆”，這部分結構重量基本在半噸左右

鈦合金在飛機機體、航空發動機上無可替代般地應用，開啟了航空材料的第三階段發展歷程。以鈦合金來造飛機始于上世紀50年代，如美國X-3技術驗證機上的鈦合金機身結構，美國空軍第一型實用化超音速戰斗機F-100“超級佩刀”又?jǐn)U大了鈦合金的使用范圍。進入60年代，鈦合金在軍用飛機中的用量迅速增加，使用部位從后機身、非承力性部件，擴大到中機身，開始部分代替結構鋼，來制造隔框、梁、襟翼滑軌等重要承力構件。到第三代戰斗機陸續亮相時，鈦合金的使用已普遍占到結構重量的20%～25%左右。

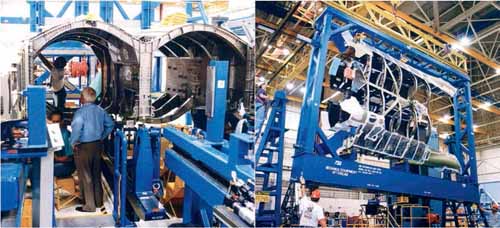

左圖為制造中的F-22 中機身的隔框、框架，主要是鈦合金和鋁合金材質。右圖為后機身，主要為鈦合金結構。F-22 有長時間超音速巡航的性能要求，而具有很高的強度、耐熱性能好，且不會因氣動熱高溫導致強度下降的鈦合金，就很好地滿足了需求。F-22 的這些大尺寸鈦合金部件多數采用了熱等靜壓鑄件工藝

70年代起，民用飛機上也開始大量使用鈦合金，比如在劃時代機型波音747上，鈦合金的使用量達到了3.6噸以上。不過在軍機領域，對高空高速的極致追求下誕生的SR-71偵察機，其鈦合金使用占到了整機結構重量的93%，號稱“全鈦”飛機。鈦合金一時成為高新材料的代名詞，其在一架飛機上的用量成為衡量其先進性的重要指標之一。

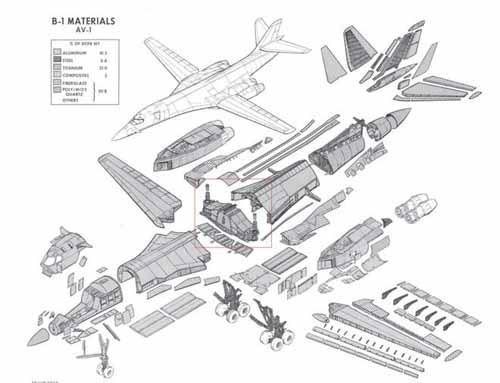

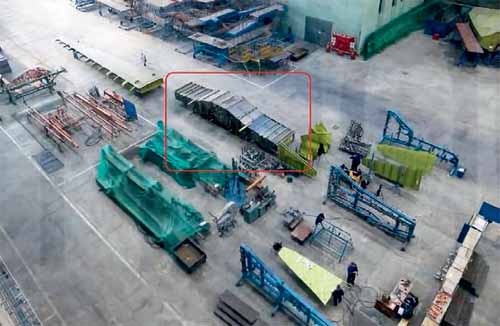

上圖為俄羅斯恢復生產圖-160轟炸機后在車間加工鈦合金中央翼盒。翼盒與可變后掠角的外翼相連，因此飛行中該部件要承受巨大載荷，鈦合金就成了最優材料。同樣的，美國B-1B轟炸機上的該結構（紅框處）也是鈦合金材料（下圖），也采用真空電子束焊接工藝

美國第四代戰斗機F-22身上鈦合金的用量達到了39%，特大型鈦合金整體鍛件廣泛用在了后機身和機翼上。與此同時，民機上的鈦合金用量也在創新高，如波音787和空客A380飛機的鈦合金用量都達到了10%以上。這一比例再乘以整機結構重量，折算下來的鈦合金用量的噸數可不是小數字。

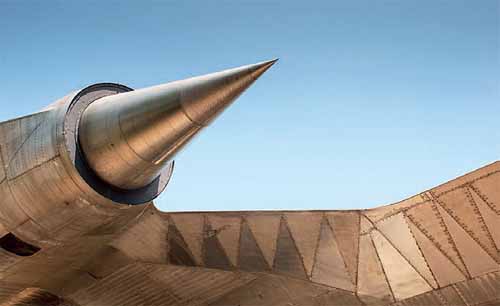

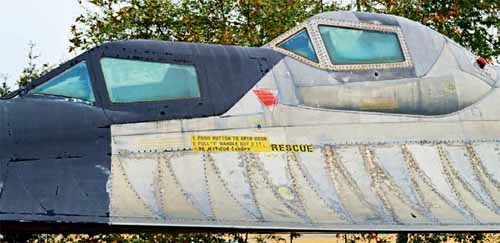

后來的解密資料顯示，在SR-71/A-12 的生產中，美國方面還曾通過“皮包公司”從蘇聯進口鈦合金。圖中是唯一一架A-12 教練機，它的特別之處除了雙座，還在于未涂漆、大部分裸露的鈦合金機體，難得地能一睹這架“鈦鵝”（TitaniumGoose）的獨特金屬光澤

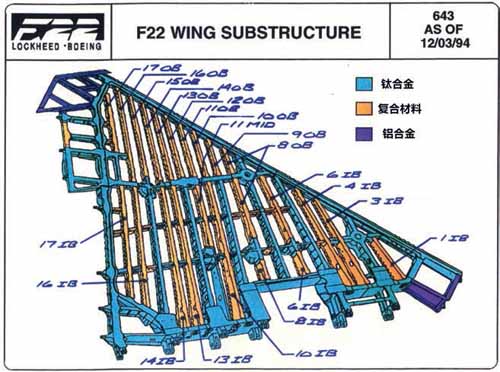

F-22的機翼采用多重梁結構，由鈦合金主翼梁與復合材料輔助梁組成。翼梁部分原計劃全部采用復合材料制造，但抗彈擊試驗表明，復合材料的翼梁無法抵御30毫米口徑彈丸的射擊，生存力差，故而改用了鈦合金

復合材料，從玻璃纖維到碳纖維

玻璃纖維增強的復合材料是航空領域最早應用的第一種輕質復合材料，它的使用最初是在上世紀40年代，用于飛機的整流罩、襟副翼、機頭和駕駛艙部分等，以及嘗試在直升機旋翼槳葉上使用。這是航空復合材料技術發展的序幕。不過這時期的復合材料在力學性能上相較其它材料并無優勢，制造的零部件尺寸也較小，只用在受力不大的機體部位。

美國是最早、最主要對硼纖維及其復合材料進行研究開發并投入使用的國家。自70年代開始，美軍的F-4戰斗機、F-111戰斗轟炸機，到后來的F-14和F-15等機型，它們的水平尾翼、垂直尾翼和氣動舵面等都普遍使用硼-環氧樹脂復合材料來制造。不過這種復合材料雖然在強度、剛度、輕質等方面都優于傳統的飛機材料，但居高不下的成本也限制了它的使用。

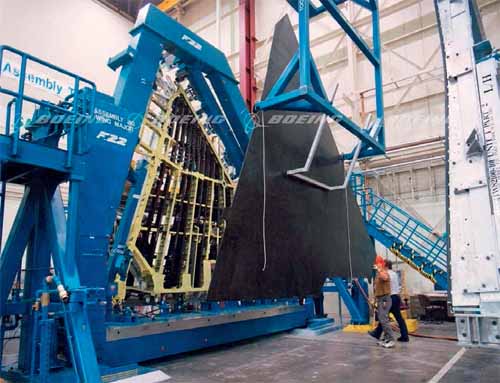

F-22的機翼主要由波音公司來生產，圖為正在進行機翼框梁和蒙皮的裝配。按重量統計機翼結構所用材料，鈦合金占47%，復合材料占38%

“轉機”出現在60年代初，聚丙烯腈（PAN）基碳纖維投入工業化生產，碳纖維徹底取代硼纖維成為復合材料發展的主流。由此，70年代中期誕生了一系列以碳纖維為“增強體”的高性能復合材料，它們具有其它任何材料無可比擬的高比強度（強度比密度）、高比剛度（模量比密度）性能，對疲勞和腐蝕的敏感性也更低，且在成本上不到硼纖維復合材料的四分之一。這是航空業真正革命性的新材料！

碳纖維復合材料的應用，不僅是對此前硼纖維的替代，更隨著制造技術的進步，開始用于制造尺寸更大、更復雜的航空零部件。80年代以后服役的諸多戰斗機，復合材料用在了機翼、尾翼等主要承力性結構、較大尺寸的部件上，用量達到了機體結構重量的20%～50%。在80年代研制的隱身轟炸機B-2，普遍估計其復合材料用量在80%左右，即全機結構絕大部分都由復合材料制成。

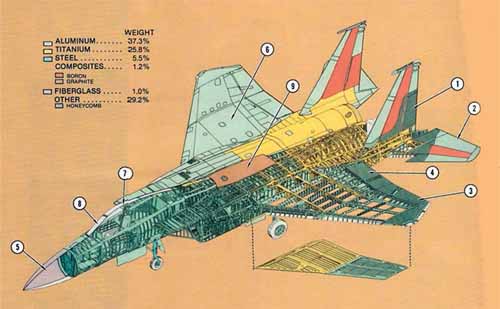

美國空軍F-15A 的材料比例：鋁合金37.3%、鈦合金25.8%、鋼5.5%、復合材料2.2%（硼纖維復合材料、石墨纖維復合材料、玻璃纖維）、其它材料29.2%（如蜂窩結構）。同時期的F-14 在這方面為：36%的鋁合金、25%的鈦合金、15%的鋼，還有4%的非金屬材料和20%的復合材料等。另外，在鈦合金的用量上，上一代F-4 戰斗機上只有9%

在這一波航空領域的材料新技術浪潮中，直升機的結構材料也同樣得到了進化，如歐洲NH90直升機，其復合材料用量高達90%，而傾轉旋翼機MV-22“魚鷹”的復合材料也在50%左右，用在了機身、機翼、尾翼、旋轉機構等。更不用說，對續航時間、長航程、輕質高強度有著天然需求的無人機系統，大范圍使用復合材料來打造無人機已是性能提升的必需。

復合材料的應用所帶來的多方面好處，同樣吸引著民機的制造加入這場變革。不過更強調安全性、經濟性的民機，這條新材料升級之路走得是相對“小碎步”式的循序漸進。從受力較小、尺寸較小的機身口蓋、整流罩，到受力較小尺寸更大的升降舵、方向舵、襟副翼等，再到垂尾、平尾等受力較大的部件，直至當下這一階段的、民用客機上作為最主要受力部件的機翼、機身等，皆由復合材料整體化制造。

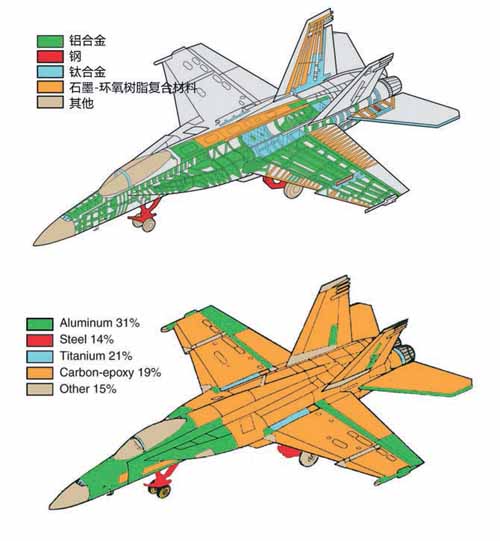

在復合材料的應用上，F(xiàn)/A-18 家族是標志性的機型之一。不過，即便機身大部分被石墨- 環氧樹脂復合材料所覆蓋，但它的機體結構還是少不了鋁合金。圖中的數據為F/A-18E/F 型，此前的F/A-18C/D 則在鋁合金用量上更多，鈦合金、復合材料上少些

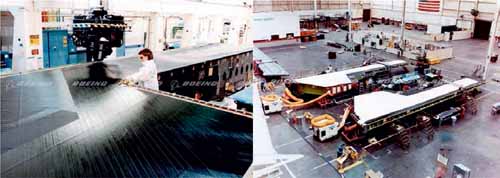

90年代初，波音公司為諾斯羅普生產的B-2機翼。左圖為生產中自動鋪層機將復合材料層層鋪設，而后部件送進當時世界最大的熱壓器中處理。B-2機翼部分也是當時復合材料制造的最大飛機結構件

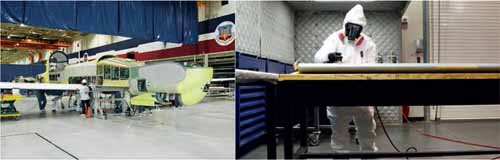

美國的RQ-4“全球鷹”家族（左圖為MQ-4C 海軍型）的復合材料使用比例達65% 左右，機翼、尾翼、后機身和發動機短艙等均為石墨環氧樹脂復合材料。而像MQ-1/MQ-9 家族幾乎完全由碳纖維、凱夫拉纖維和玻璃纖維的增強復合材料所打造，所以右圖中的一個細節是，在對MQ-9 的機體進行結構性維護時，作業人員必須穿戴防護設備，以防止作業中吸入有害的碳屑、油漆等

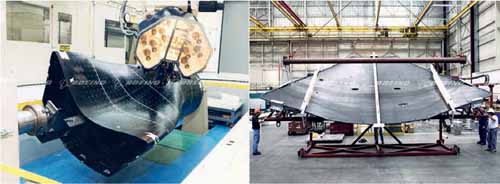

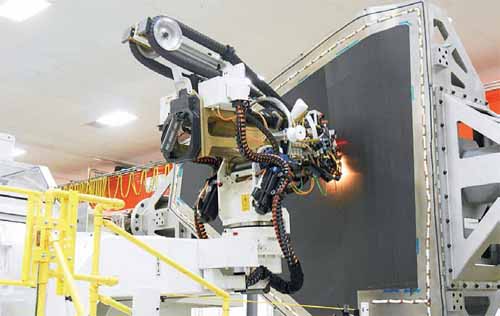

與F-35同時代、作為落敗者的X-32，也被傾注了波音在復合材料上的所有新技術新工藝。左圖為X-32 的奇形怪狀進氣道，正在由自動鋪帶機器鋪設，右為機翼的整體蒙皮

民機領域的復合材料應用，空客較于波音來說更為“激進”與超前些?？湛吐氏仍贏310客機上使用了碳纖維復合材料制造的垂尾，再到A380上的大規模使用復合材料（比例近25%）。波音公司則在波音787“夢想客機”上一舉發力，將整機的復合材料用量提到了50%的水平。不過，空客的新生代客機A350馬上就再突破，達到了53%。

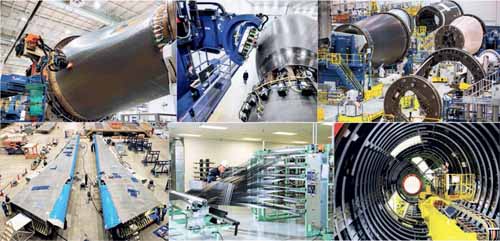

隨著復合材料在民機制造上的大范圍使用，如今飛機工廠的生產場景已被徹底顛覆，多了幾分紡織工廠的感覺。圖為完全由復合材料“編織”出的波音787 的機體和機翼

復合材料=增強材料+基體材料

那么，到底什么是復合材料？上文中說到的玻璃纖維、碳纖維（石墨纖維）、硼纖維、環氧樹脂等名詞與“復合材料”這個概念又是什么關系呢？

在學科概念上，復合材料是由兩種或兩種以上具有不同物理、化學性質的材料組合而成。在這種“復合”的材料中，主要由增強材料（增強體）和基體材料兩部分組成，二者的關系亦如“骨頭”和“肌肉”。前者是復合材料的關鍵組成部分，是“骨頭”，起到提高強度、改善性能的作用;后者是“肌肉”，起著粘結纖維和其它功能填充材料、傳遞載荷的作用。復合材料=增強體+基體，所以文中的一些復合材料的名稱，就是“增強體”和“基體”這兩方面材料名稱的組合。

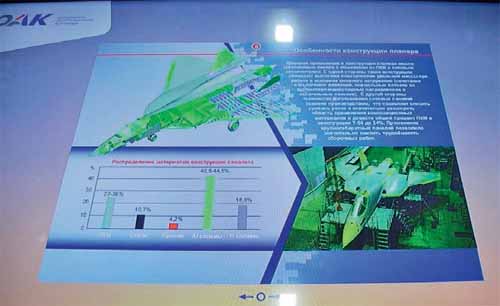

目前公開的俄羅斯蘇-57 的制造材料：40.5%～44.5%鋁合金、22%～26% 復合材料、18.6% 鈦合金、10.7% 鋼、4.3% 其它材料

而就復合材料的增強體而言，在形態上有纖維、薄片、顆粒和晶須等，但總體是以高性能的纖維為主。因增強體由不同種類的材料制成，所以增強體的品種有很多：玻璃纖維、硼纖維、碳纖維、芳綸纖維、天然纖維、超高分子量聚乙烯纖維、PBO纖維、聚酰亞胺纖維、聚芳酯纖維、玄武巖纖維和陶瓷纖維（碳化硅纖維、氧化鋁纖維）等等。

這其中的碳纖維，是高性能纖維增強體中的主流。因?yàn)橹两裎凑业饺芙庠靥嫉娜軇?，所以碳纖維不能由碳元素按照一般合成纖維的生產方法來制造，它的制造是以含碳量高的有機纖維來作為“前驅纖維”（前驅體、原絲），而后在工藝上對其進行惰性保護性氣體下的加熱碳化（1200℃～3000℃），在去除了大部分非碳元素后就得到了“碳纖維”。

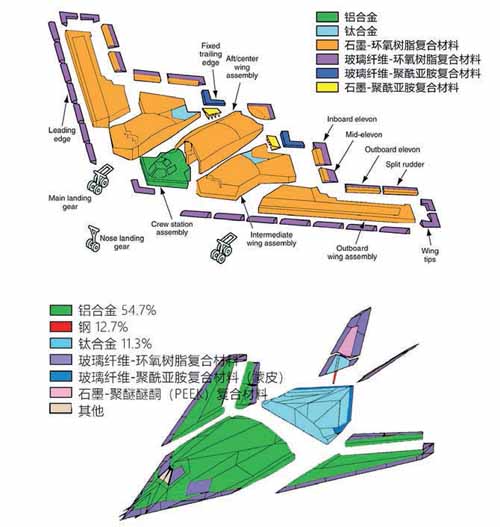

雖然沒有這幾種復合材料的確切用量數字，但從圖中不難看出，B-2 的全機結構絕大部分都是由復合材料制造的。相對而言，F(xiàn)-117 的主體結構仍以鋁合金為主。另外，可見圖中這些復合材料的名稱，就是幾種常用的增強體和基體材料名的排列組合

碳纖維的工業化生產中所需的原絲有黏膠纖維、瀝青纖維和聚丙烯腈纖維三種，而后者是目前產量最高、品種最多、發展最快、技術最成熟的制造方法，所以在關于復合材料、碳纖維的文字中，我們?？吹健熬郾╇妫≒AN）基碳纖維”這一專有名詞。雖然，在英文概念中“碳纖維”基本等同于“石墨纖維”，不過真正意義上的石墨纖維是，在碳纖維基礎上的再近一步的2000℃～3000℃高溫處理后得到的含碳量高達99%的石墨纖維，材料的多種性能指標得到了進一步提升。

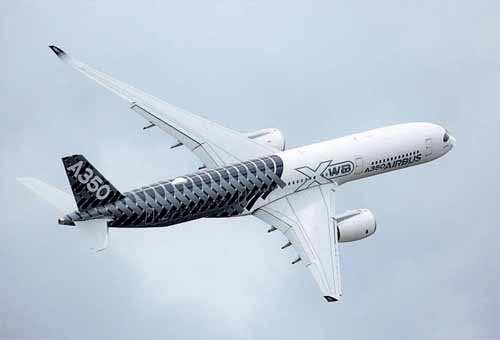

新生代的客機A350 上復合材料用量高達53%（其它為鋁/ 鋁鋰合金19%、鈦合金14%、鋼6%、其它8%），其演示樣機刷上這么特別的碳纖維涂裝來展示

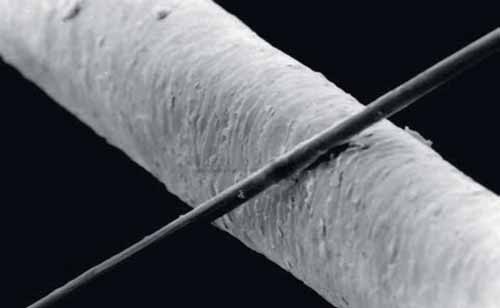

直徑為6微米的碳纖維與人頭發絲的對比

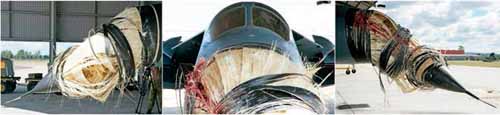

08年澳大利亞皇家空軍F-111C經歷的一次撞鳥事故，機頭雷達罩崩裂，露出了內部的玻璃纖維做增強體的復合材料

其它增強體方面，問世較早的玻璃纖維，其復合材料至今依舊有著廣泛應用;硼纖維的應用限于成本、工藝等因素屬于曇花一現，不過其復合材料在機體修復上依舊有一片用武之地;芳綸具有很高的拉伸強度和優異的韌性，與樹脂基體或陶瓷基體制成的復合材料可用于裝甲防護（我們熟悉的凱夫拉便是芳綸纖維的一種），又因芳綸有阻燃性，其復合材料也用于飛機的內艙件;石英纖維，是均勻、超純玻璃纖維，具有優異的介電性能，其復合材料多用于制作高性能的雷達天線罩和電路板;碳化硅纖維是一種陶瓷纖維，其突出優點是耐高溫，其與金屬基、陶瓷基的復合材料主要應用在長期高溫的環境。

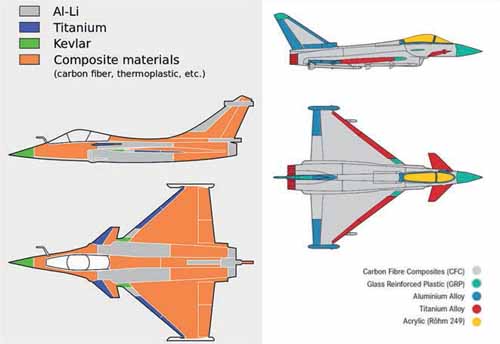

歐洲的“雙風”作為第3++ 代機型，在復合材料的應用上都達到了一個新高度，比如機翼結構上的大范圍使用，所涉及的增強材料既有碳纖維、玻璃纖維，也有凱夫拉。另外，在鈦合金的使用上，二者也頗有共性，都是用在機翼前緣和鴨翼部分

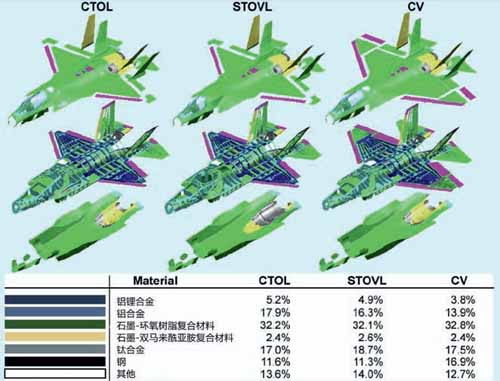

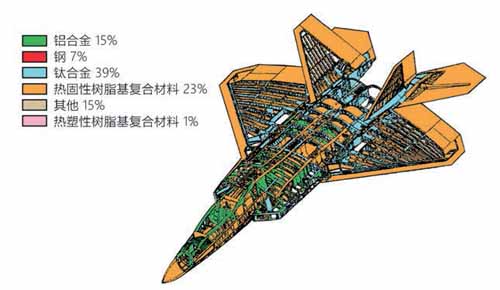

F-22和F-35上的材料使用情況。F-22限于當時復合材料在生產工藝、裝配環節上的成本關系，其24% 的使用比例還算不上很高，而F-35的三型機總體在35%上下，以碳纖維為主

基體材料一般分為樹脂、金屬（含合金）和陶瓷。目前航空結構中使用的復合材料絕大多數是樹脂基復合材料。高性能樹脂基體就是一種高分子聚合物材料，按照加工性能不同分為熱固性和熱塑性兩種。前者熱固性樹脂基體目前占主導地位，主要有環氧、雙馬來酰亞胺、聚酰亞胺、聚酯、酚醛、異氰酸酯等。代表性的高性能熱塑性基體主要有聚醚醚酮（PEEK）、聚醚酮（PEK）、聚苯硫醚（PPS）、聚醚酰亞胺（PEI）等。

環氧樹脂基復合材料，是最早開發并用于飛機結構制造的復合材料，至今仍在復合材料大家族中占有重要地位，且應用范圍不斷擴大，新品種不斷開發。環氧樹脂最高使用溫度達150℃，在軍用飛機無高溫要求的結構和商用飛機上被越來越多地采用。雙馬來酰亞胺樹脂成本較高，主要用在高性能軍機上的耐高溫構件上。聚酰亞胺樹脂則由于優異的高溫性能，更多是用在航空發動機“冷端”零部件上。

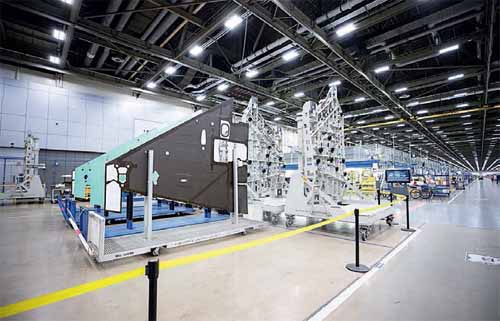

洛馬公司在F-35的生產上也采用了當下民機領域成熟的“總承包商- 供應商”模式，圖中是奧爾巴尼工程復合材料公司（AEC）承接自洛馬公司的F-35 復合材料機翼蒙皮生產業務

洛馬公司在F-35的生產上也采用了當下民機領域成熟的“總承包商- 供應商”模式，圖中是奧爾巴尼工程復合材料公司（AEC）承接自洛馬公司的F-35 復合材料機翼蒙皮生產業務

在樹脂基復合材料之外的金屬基復合材料、陶瓷基復合材料，它們擺脫了樹脂基耐熱性差的局限，使用環境溫度可在350℃～1200℃之間。但限于制備技術復雜、不易制造大尺寸零部件等因素，這類復合材料的應用范圍和技術成熟度都還遠不及樹脂基復合材料。
